HWSVG系列高压动态无功补偿装置

HWSVG系列高压动态无功补偿装置是指由自换相的电力半导体桥式变流器来进行动态无功补偿的装置。
销售热线:0551-65665800/13605511430
服务Q Q:840354005
  • 产品介绍
  • 产品介绍

    HWSVG系列高压动态无功补偿装置是指由自换相的电力半导体桥式变流器来进行动态无功补偿的装置。

    在交流电路中,电压和电流的相位有三种情况,当负载呈现纯电阻特性时,电压和电流相位相同;当负载呈现电感特性时,电压相位超前电流相位;当负载呈现电容特性时,电压相位滞后电流相位。

    SVG的基本原理是利用可关断大功率电力电子器件(IGBT)组成自换相桥式电路,经过电抗器或变压器并联在电网上,适当地调节桥式电路交流侧输出电压的幅值和相位,或者直接控制其交流侧电流,就可以使该电路吸收或发出满足要求的无功电流,实现动态无功补偿的目的。

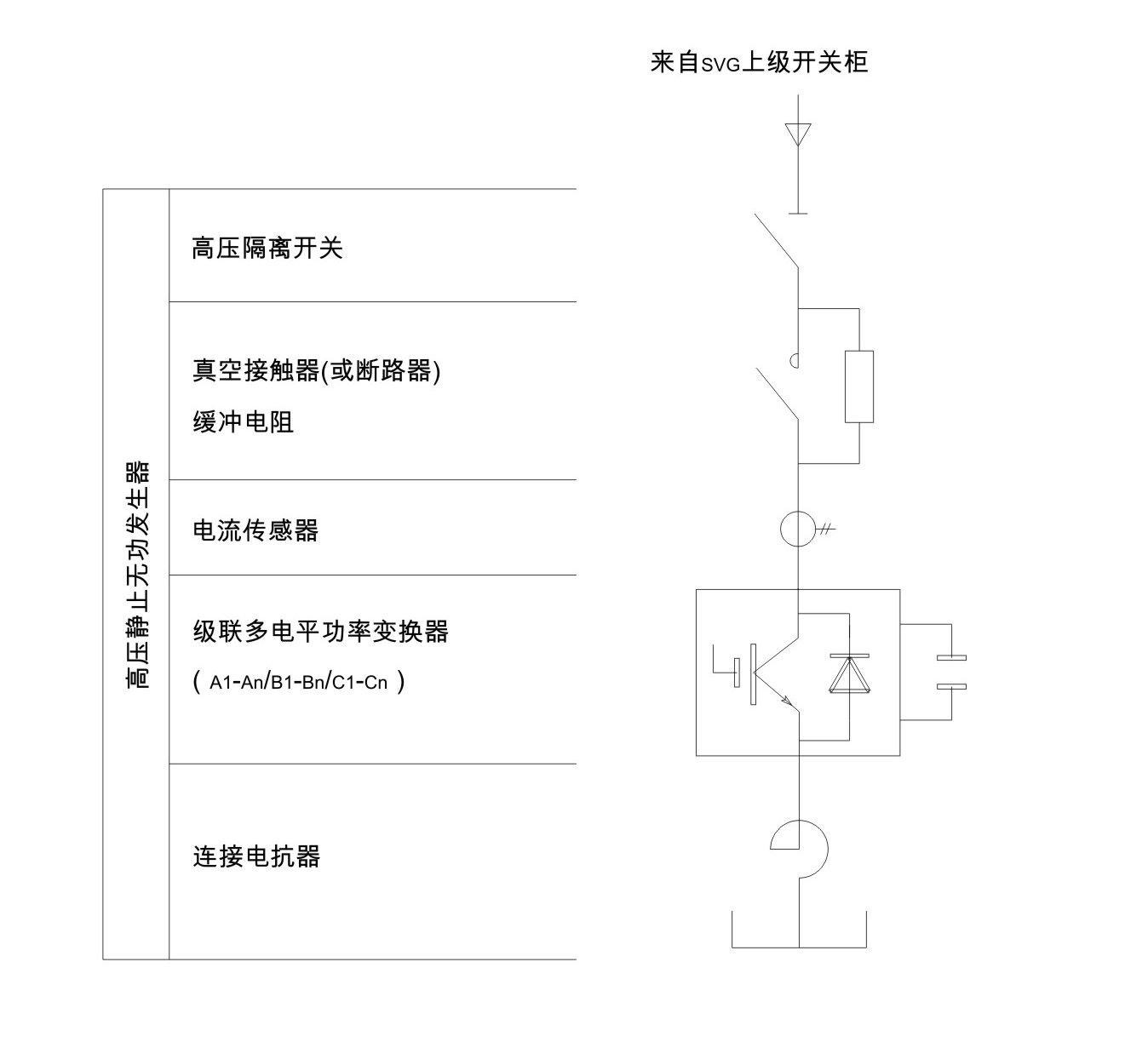

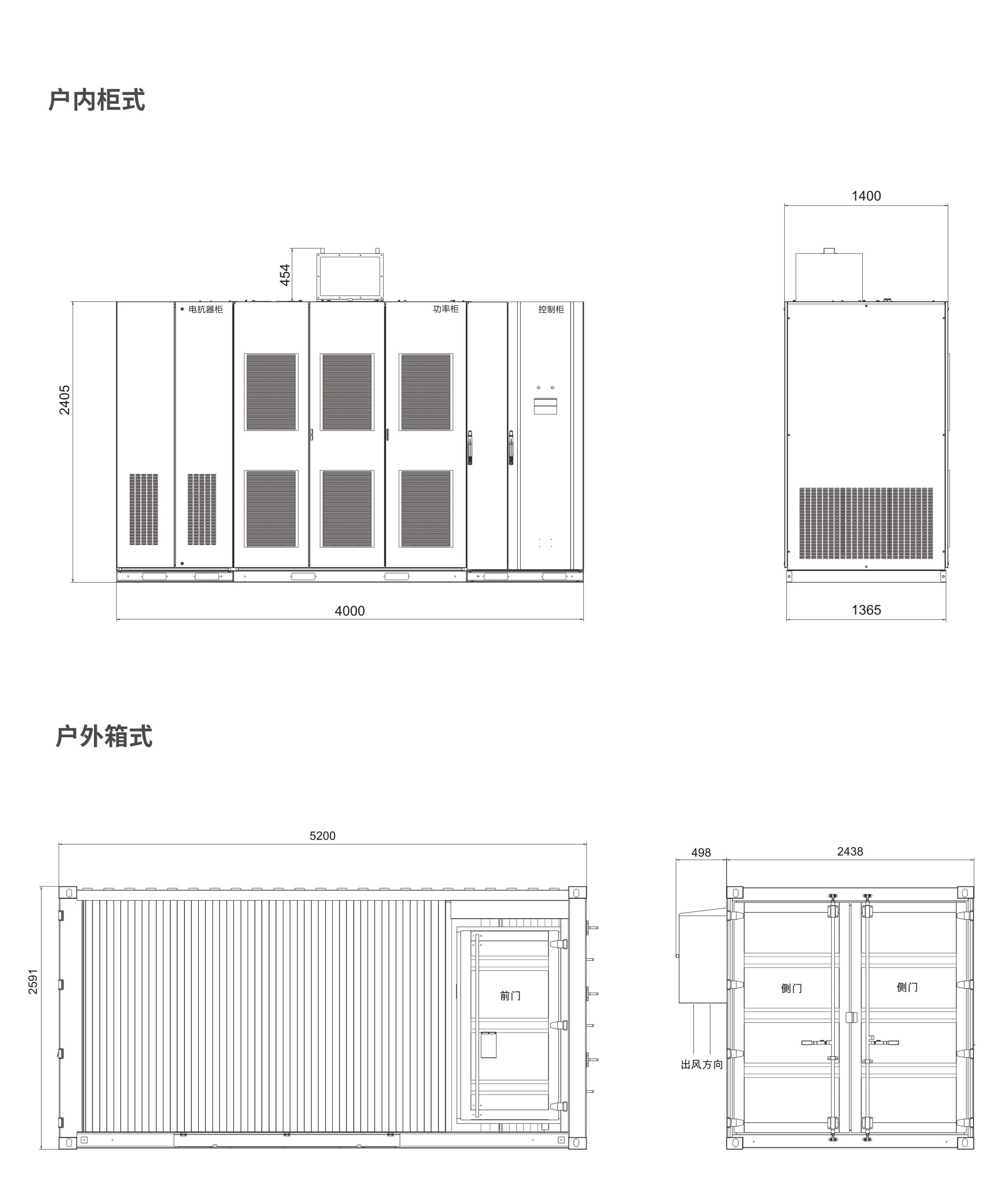

    装置组成

    装置主要由以下几个部分组成:连接电抗器、启动装置、功率部分(链式功率单元)、控制系统、冷却系统、信号采集与传输等辅助部分组成,其中

    (1) IGBT功率柜将直流电压逆变成交流电压,并控制该交流电压的频率、幅值和相位,从而实现整个装置输出无功调节和滤波功能。

    (2)直流电容为装置提供直流电压支撑(相当于调相机的励磁装置),并对直流电压起平波作用。

    (3)控制保护监测综合系统可快速检测系统的电压无功变化,计算装置所应提供的无功容量,并根据此实现触发脉冲产生和分配;并对成套装置实现分层分级的保护。

    (4)监测单元通过独立的采集系统,对系统状态和装置运行状态进行监测,并可根据现场需要实现远程通讯功能。


    功能特点

    (1) 能够提供从感性到容性的连续、平滑、动态、快速的无功功率补偿。

    (2) 响应速度更快,响应时间≤10ms。

    (3) 电压闪变能力抑制能力更强。

    (4) 不产生谐波,而且能在补偿无功功率的同时动态补偿谐波。

    (5) 占地面积小,是同容量SVC的1/3到1/2,集成度高,移动方便。

    (6) 电流源特性,输出无功电流不受母线电压影响。

    (7) 对系统参数不敏感,安全性和稳定性好。

    (8) 运行损耗小,节能降损效果显著。

    (9) 能够短时补偿有功功率。


    型号说明

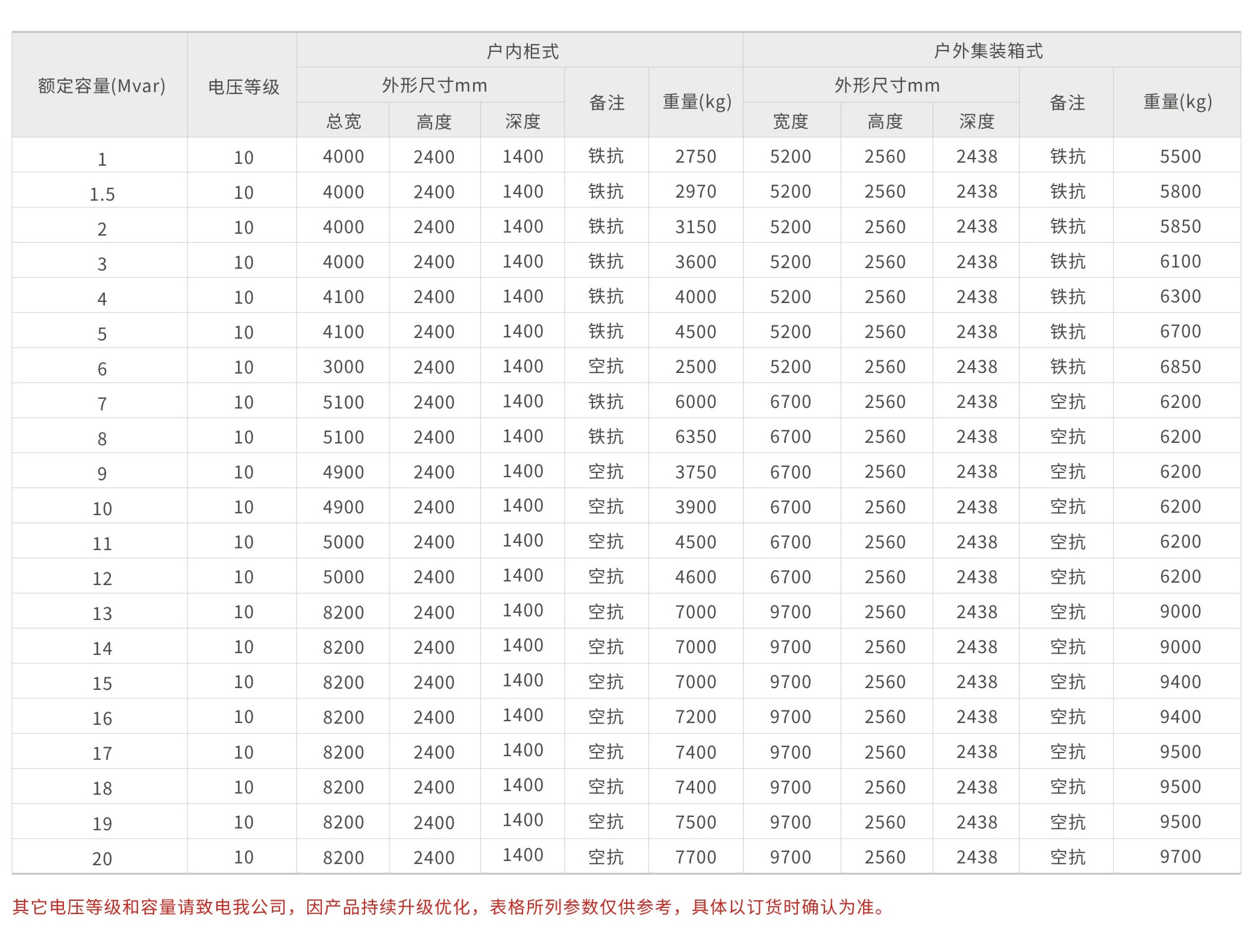

    技术参数

    额定电压:6~35kV

    额定频率:50Hz

    输出容量:±0.1Mvar~±200Mvar

    起调功率:±0.005Mvar

    补偿电流分辨率: 0.5A

    响应时间:全响应时间≤5ms

    过载能力: 120%(1min)

    功率损耗 : ≤0.8%

    总谐波电流失真(THDi) : ≤3%

    控制电源 : AC380V、AC220V或者DC220V、

    无功调节方式:容性、感性自动连续平滑调节

    通讯接口 :以太网、RS485、CAN、高速光纤通讯接口

    运行方式  :恒装置无功功率模式、恒考核点无功功率模式、恒考核点功率因数模式、恒考核点电压模式、负载补偿模式

    并联方式 :多机并联组网运行、多母线综合补偿、多组FC综合补偿控制

    保护功能:母线过压、母线欠压、SVG过流、驱动故障、功率单元过压、过流、高温及通讯故障、系统电源异常等保护功能

    冷却方式:风冷/水冷

    防护等级:室内IP30;室外IP44

    海拔高度: ≤2000m(高于2000m需定制)


    应用领域

    HWSVG系列高压动态无功补偿装置广泛应用于石化、冶金、电力、煤炭、电气化铁路、风电场及光伏电站以及其它具有或者靠近冲击性的工业领域,可以在节能降耗、提供电网安全性和稳定性、提高电网功率因数、改善电能质量等方面发挥重要作用。
