安徽涌诚机械有限公司-中频炉谐波治理

发布日期:2022-01-26 浏览次数:977

1、项目情况

安徽涌诚机械有限公司主要生产数控机床制造、塑料加工专用设备制造、铸造机械制造、工业机器人制造、机械零件、零部件加工、黑色金属铸造、金属废料和碎屑加工处理、金属成形机床制造,主要是变频设备、伺服电机,厂区照明,空调、12 及 24 脉冲中频炉等,运行过程中会产生大量谐波,造成35kV 进线侧谐波超标,供电公司考核不达标。

2、治理方案

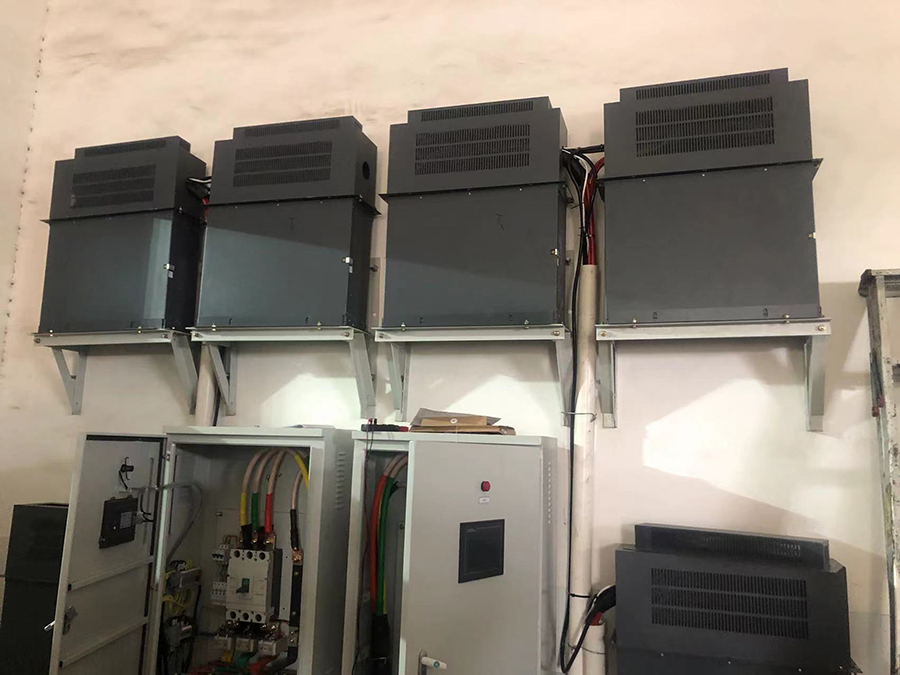

根据现场测试数据,考虑到留有一定裕量,避免治理设备长期满载运行导致过热,在1#动力变压器低压侧配置 400A、2#动力变压器低压侧配置 450A 、3#动力变压器低压侧配置 450A有源滤波器进行谐波治理。考虑现场空间原因,本次改造采用壁挂式结构。

3、产生效益

涌城机械35kV 进线全天谐波电流超标,超出限值很多,在加装HWAPF(有源电力滤波器)后,解决了电网的谐波电能质量问题,各次谐波都降低到国标要求的标准值以下。
