HWTSC低压动态无功功率补偿装置

HWTSC低压动态无功功率补偿装置用于低压电网的无功功率补偿,以提高电网功率因数,降低线路损耗,改善电能质量。该产品使用晶闸管作为电容器的投切开关,配套快速无功综合测功仪。
销售热线:0551-65665800/13605511430
服务Q Q:840354005
  • 产品介绍
  • 产品应用


    HWTSC系列低压动态无功功率补偿装置用于低压电网的无功功率补偿,以提高电网功率因数,降低线路损耗,改善电能质量。该产品使用晶闸管作为电容器的投切开关,其最大优点是可以频繁投切,响应迅速,以保证整套装置的安全可靠工作和达到优良的无功补偿效果,避免了传统的无功补偿装置采用机械开关(接触器或断路器)投切电容器,开关触头易受电弧作用而损坏的缺点。




    型号说明

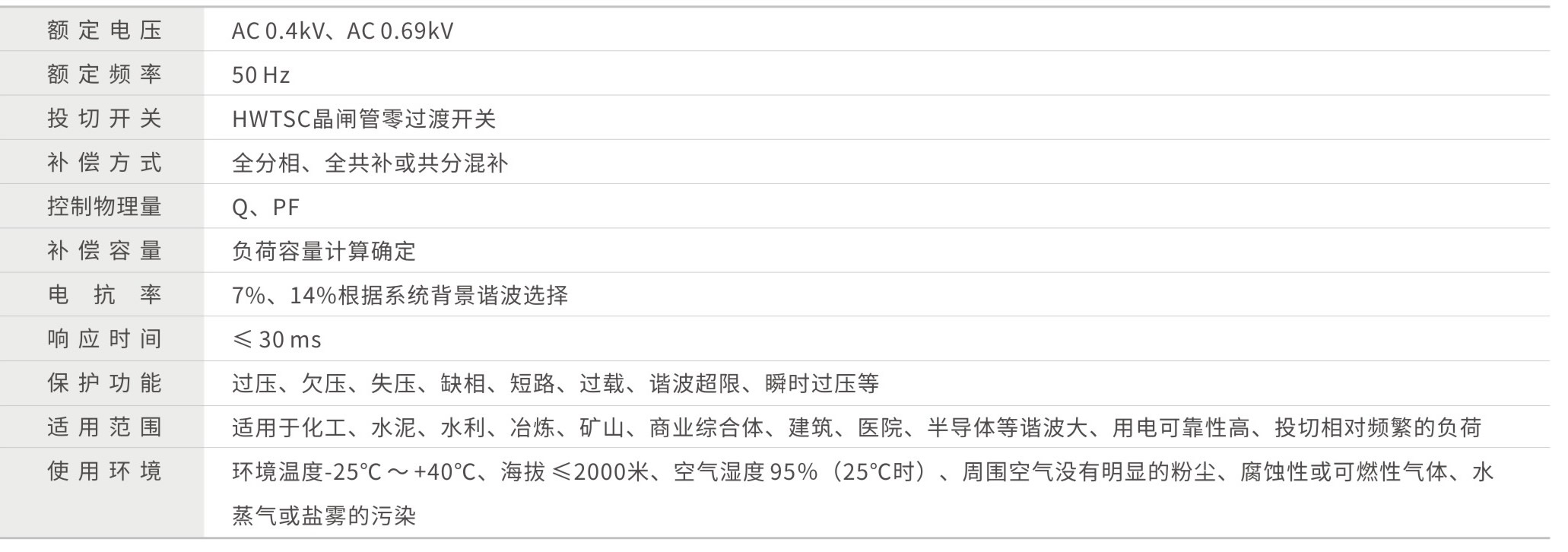

    技术参数


    功能特点



    过零投切:采用晶闸管零过渡开关,跟踪准确、补偿及时、响应速度快;

    安全可靠:具有过压、欠压、失压、缺相、过载、短路、谐波超限等多重保护,装置运行安全可靠;

    配电监测:控制系统显示系统电压、电流、有功、无功、功率因数、频率、电压电流谐波含量、电度等电气数据;

    谐波抑制:选择合适电抗率,在有效进行无功补偿的同时,抑制高次谐波保护电容支路;

    扩展功能:可选配HWSVG及HWAPF,实现装置容量平滑调节,滤除系统谐波。

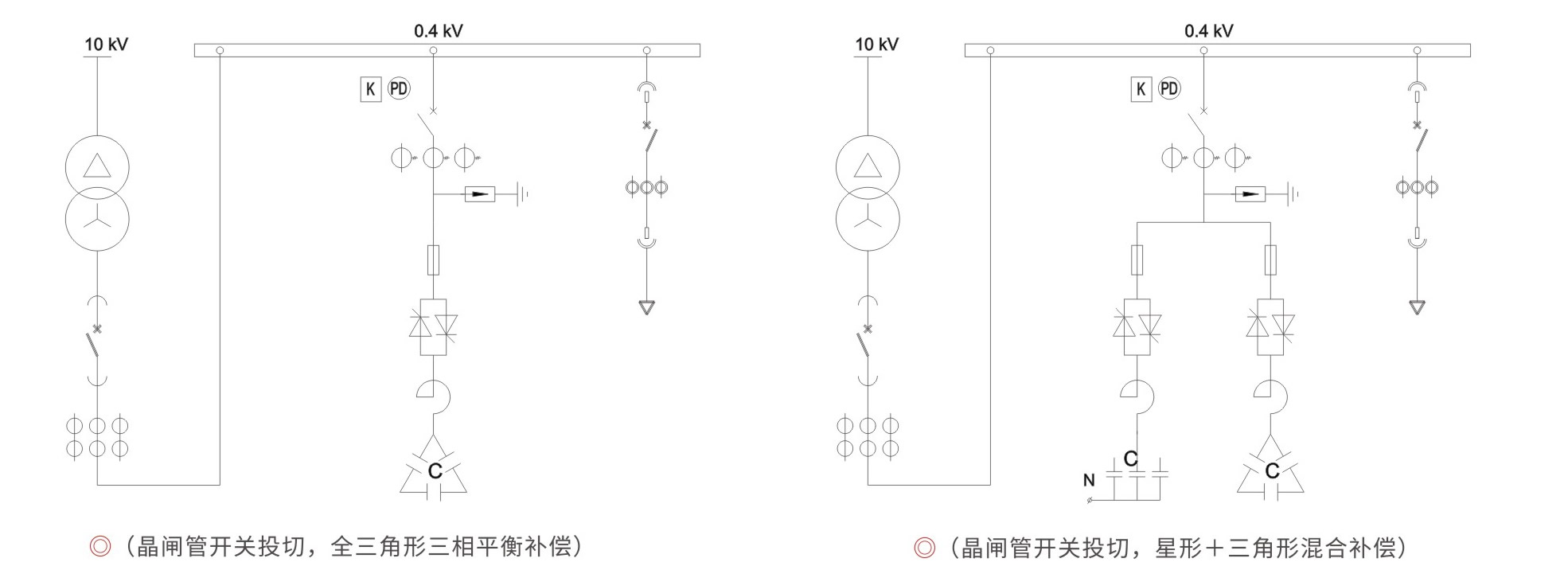

    一次系统图

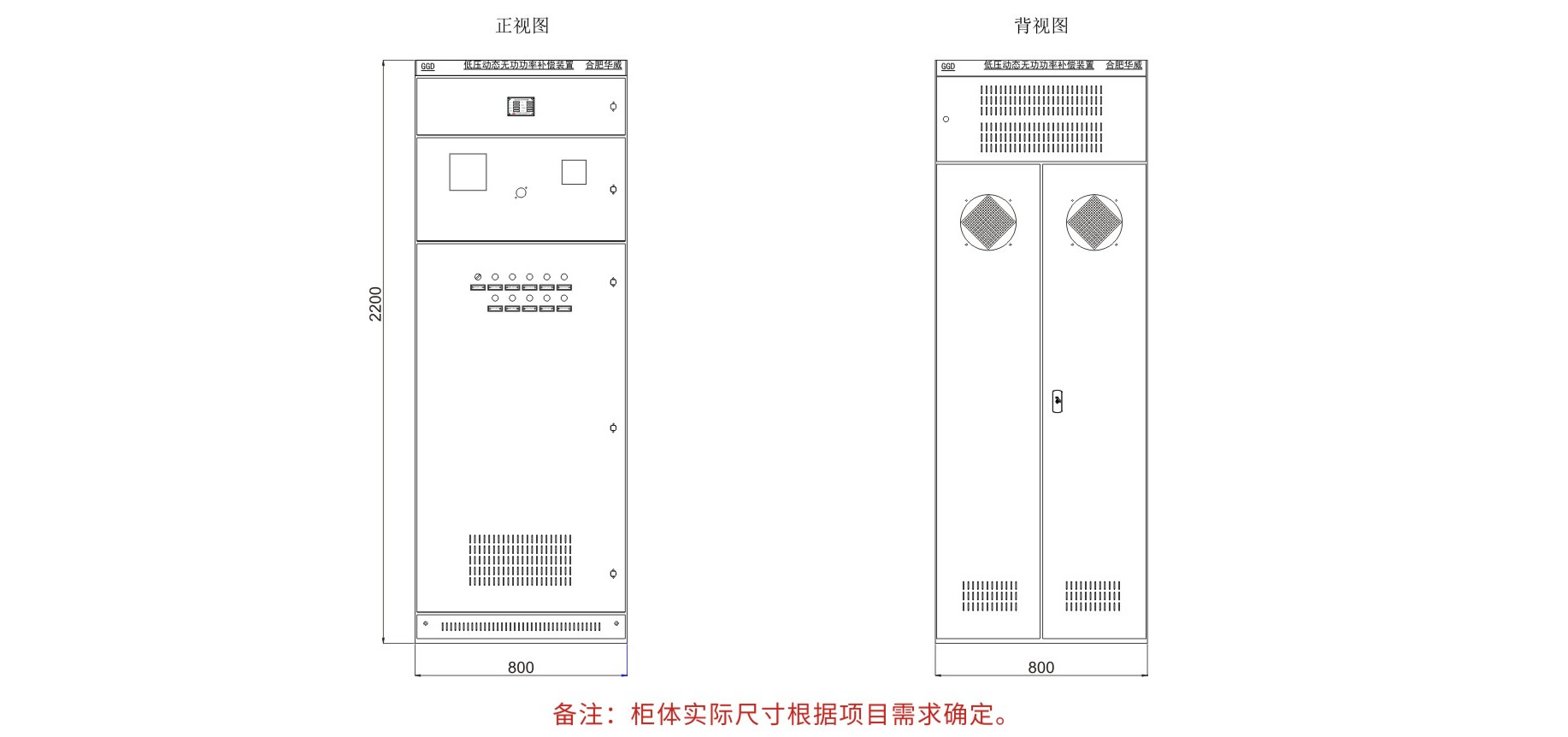

    外形示意图

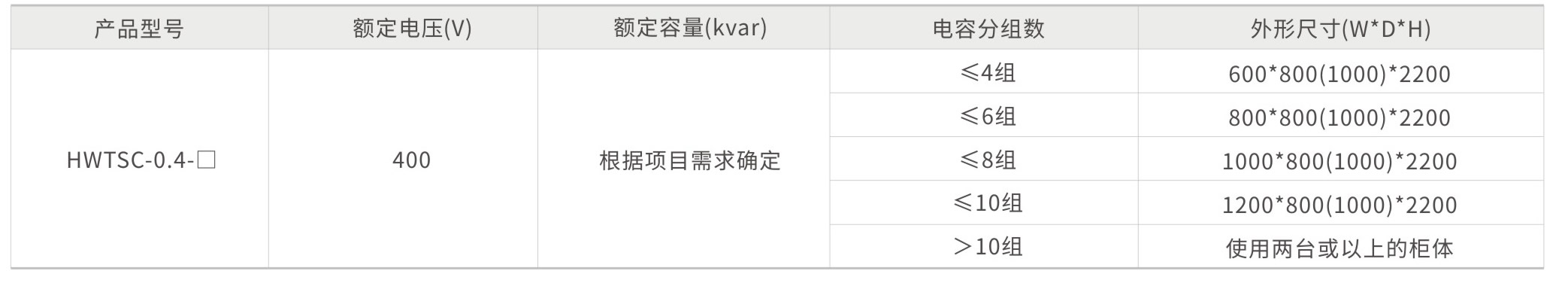

    产品选型
