HWTSVG系列混合型补偿成套装置

HWTSVG系列混合型补偿成套装置是我司结合市场所需新研发的产品, 为SVG静止无功发生器与TSC可控硅动态无功补偿装置并联,充分利用SVG动态连续补偿特性,同时又利用了TSC的动态调节能力,优化了设备投资...
销售热线:0551-65665800/13605511430
服务Q Q:840354005
  • 产品介绍
  • 产品应用

    HWTSVG系列混合型补偿成套装置是我司结合市场所需新研发的产品, 为SVG静止无功发生器与TSC可控硅动态无功补偿装置并联,充分利用SVG动态连续补偿特性,同时又利用了TSC的动态调节能力,优化了设备投资,同时使成套装置成为动态连续可调的补偿设备,性能得到巨大提升, TSVG是目前代表低压无功补偿领域较前沿技术的高科技产品,也是无功补偿设备下一代发展方向。


    功能特点

    连调性: 无功容量连续调节,实现无级补偿;

    双向性: 可动态双向连续调节无功功率,既补偿感性负荷,又补偿容性负荷;

    模块化: 模块化设计,外形美观,维护方便;

    响应快:小于10ms ,可抑制电压波动,削弱负荷功率冲击,保护电气设备;

    低损耗: 自身损耗小,低于1%;

    便维护: 体积小、模块化设计、可单独检修,相互间无影响;

    保护全: 完善的自保护系统技术,监视T S V G部件的工作状态。

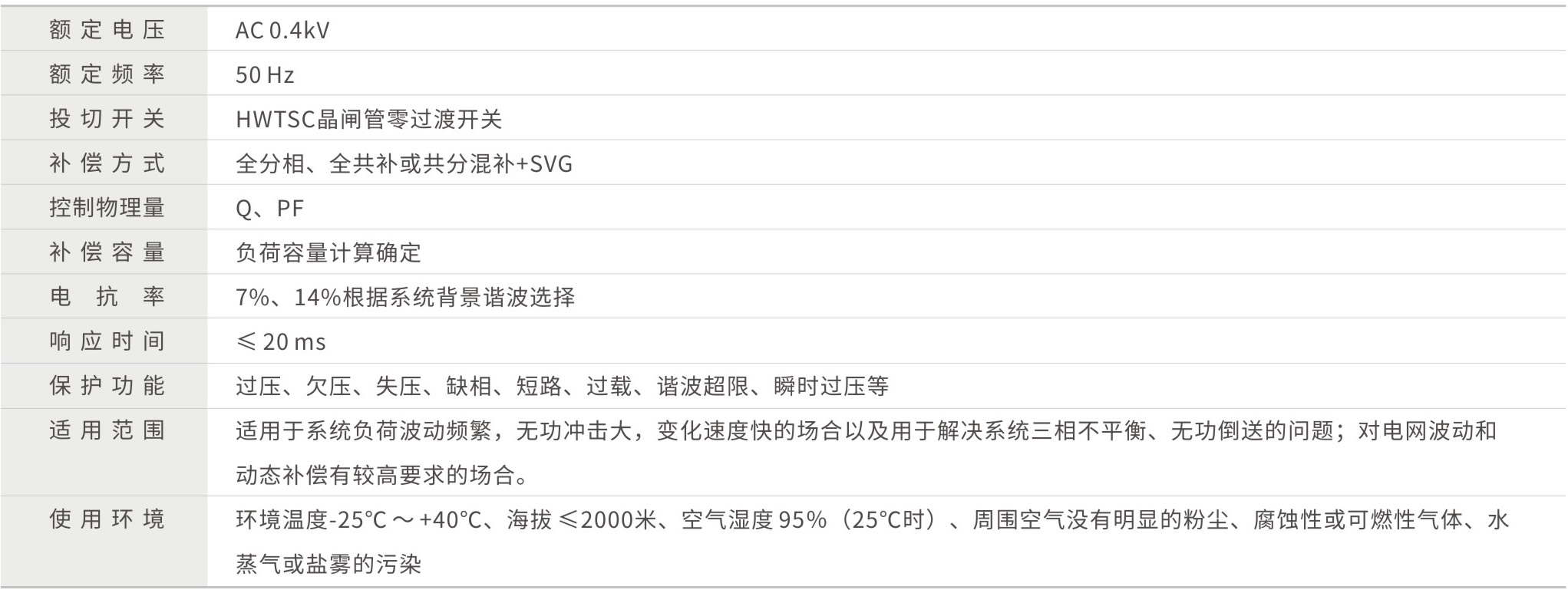

    技术参数

    电气参数

    工作电压

    AC400V

    工作频率

    50Hz

    补偿容量

    60~500kvar

    响应时间

    小于10ms

    过载能力

    电压过载1.1倍,电流过载1.3倍

    目标功率因数

    0.8~1(可设定)

    控制特性

    补偿方式

    共补、分补、混合补偿可选

    控制路数

    1~16路

    控制方式

    具有手动、自动投切模式

    投切算法

    循环投切

    保护功能

    过压、欠压、缺相、短路保护等

    结构特征

    防护等级

    IP30

    颜色

    RAL7035(可定制)

    安装方式

    室内安装

    环境条件

    环境温度

    -25℃~40℃

    相对湿度

    ≤90%

    海拔

    2000米及以下(超出需定制)

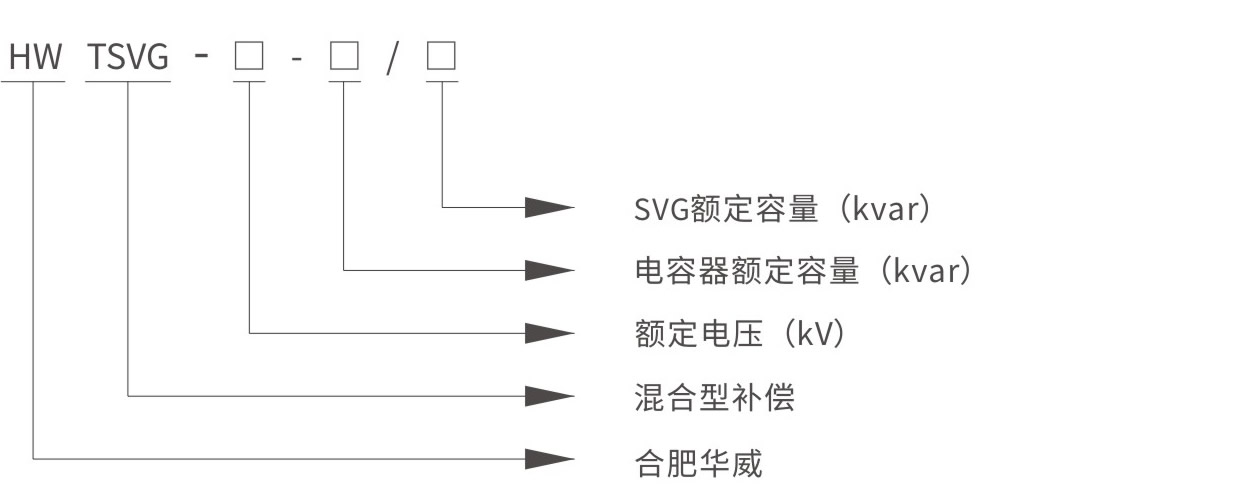

    产品选型

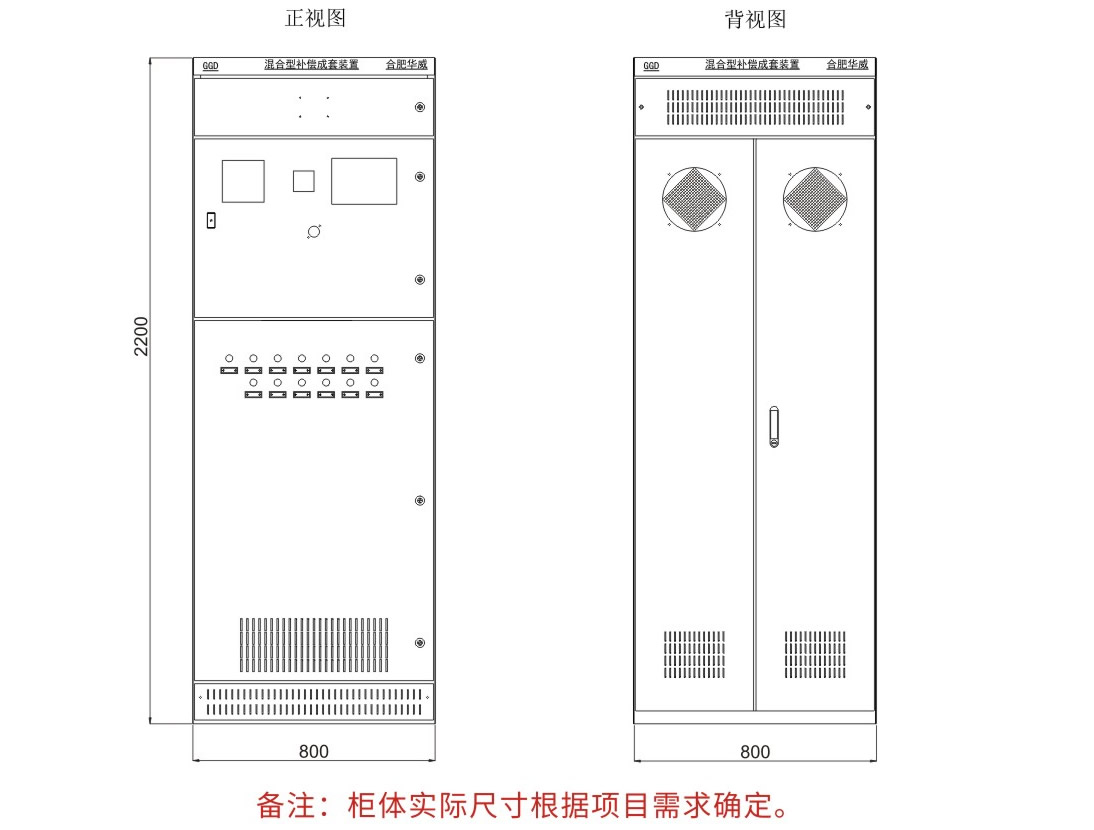

    HWTSVG补偿装置柜体选型表
