HWMSVC系列高压动态无功补偿装置

HWMSVC系列高压动态无功补偿装置采用滤波补偿支路(FC)配合磁控式电抗器(MCR)的方式,FC滤波支路滤除系统中特征频次的谐波,并补偿基波容性无功。当系统无功过剩时,滤波补偿支路发出的容性无功由电抗器吸收;当缺乏无功时,电抗器容量减小,由电容提供容性无功。
销售热线:0551-65665800/13605511430
服务Q Q:840354005
  • 产品介绍
  • 产品介绍

    HWMSVC系列高压动态无功补偿装置采用滤波补偿支路(FC)配合磁控式电抗器(MCR)的方式,FC滤波支路滤除系统中特征频次的谐波,并补偿基波容性无功。当系统无功过剩时,滤波补偿支路发出的容性无功由电抗器吸收;当缺乏无功时,电抗器容量减小,由电容提供容性无功。

    磁控式电抗器控制装置实时测量计算系统有功功率、无功功率、功率因数和母线电压,并调整电抗器的输出容量,使系统在保证母线电压合格的条件下,无功最小。

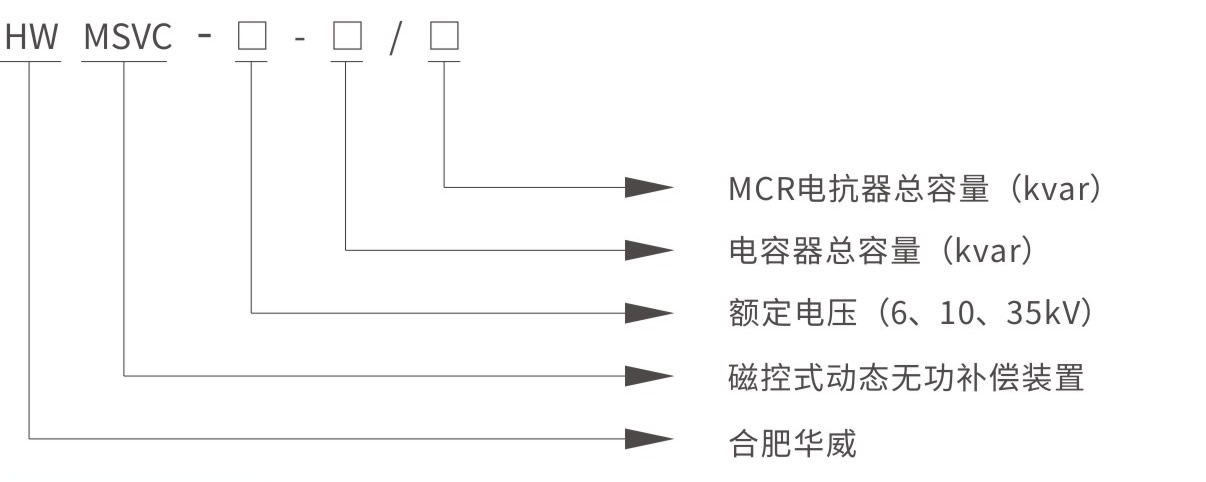

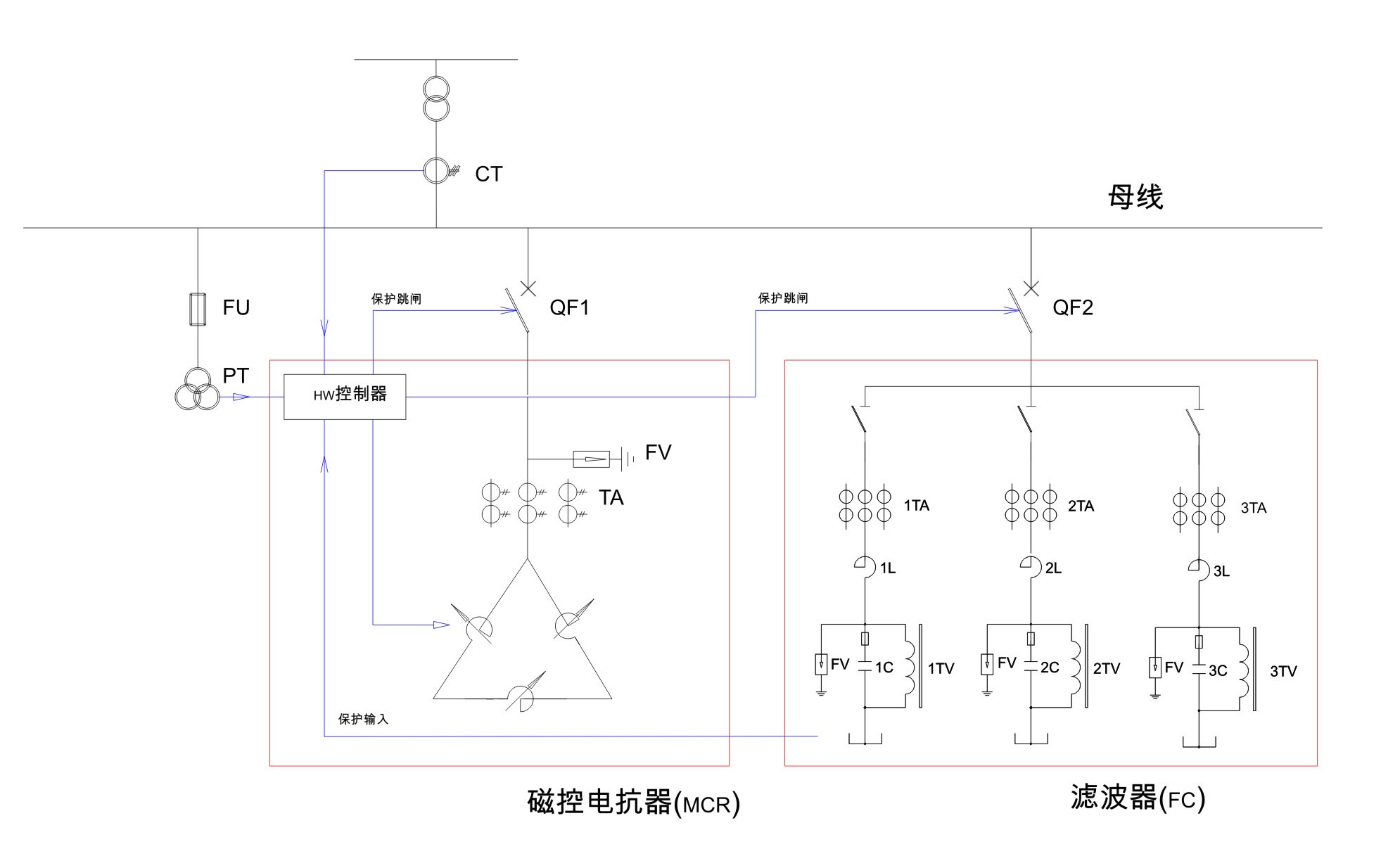

    装置组成

    滤波补偿支路:由不同次数的滤波支路(或是补偿支路)组成。

    MCR支路:由MCR磁控电抗器组成。

    控制系统:检测系统参数,并实现自动控制。

    控制系统检测系统无功参数,根据程序设定控制MCR输出感性无功功率,调节MSVC的无功输出,实现系统无功功率的动态平衡。

    MCR电抗器及控制系统是MSVC装置的核心设备。


    功能特点

    ⑴能够实现快速平滑调节,响应时间为100~300ms,补偿效果好,投运后功率因数大达到0.95以上,消除电压波动及闪变,三相平衡符合国家标准。

    ⑵磁控电抗器采用低压晶闸管控制,其端电压仅为系统电压的1%~2%,无需串并联,不容易被击穿,安全可靠,可以实现20年的基本免维护运行,大幅度降低维护成本。即使可控硅损坏,磁控电抗器也仅相当于一台空载变压器,不影响系统其它装置运行

    ⑶晶闸管运行时不需要承受高电压,大电流,发热量很小,自然冷却即可,无需辅助冷却设备,可实现免维护。

    ⑷自身谐波含量小,不会对系统产生二次污染。

    ⑸占地面积小,安装布置方便。

    ⑹通过合理的设计,MCR已经能够实现低谐波、低噪声、低损耗,而且达到较快的响应速度。


    MCR电抗器的工作原理

    MCR是一种基于磁饱和原理的可控电抗器,通过改变铁芯中的直流励磁来实现对电抗器感抗的连续调节。

    MCR由一个四柱铁芯和绕组组成,中间两个铁芯柱为工作铁芯,Nk为控制绕组,N为工作绕组。当工作绕组两端接交流电压时,控制绕组上就会感应出相应的电压,以Nk的匝数为N的1%计,可控硅T1和T2上的电压仅为工作电压的1%,在电压的正半周T1导通,在电压的负半周T2导通,控制T1和T2的导通角即可控制直流励磁。导通角越小,电抗器的感抗越小。因此,只要控制T1和T2的导通角大小,就可以平滑的调节MCR的容量。

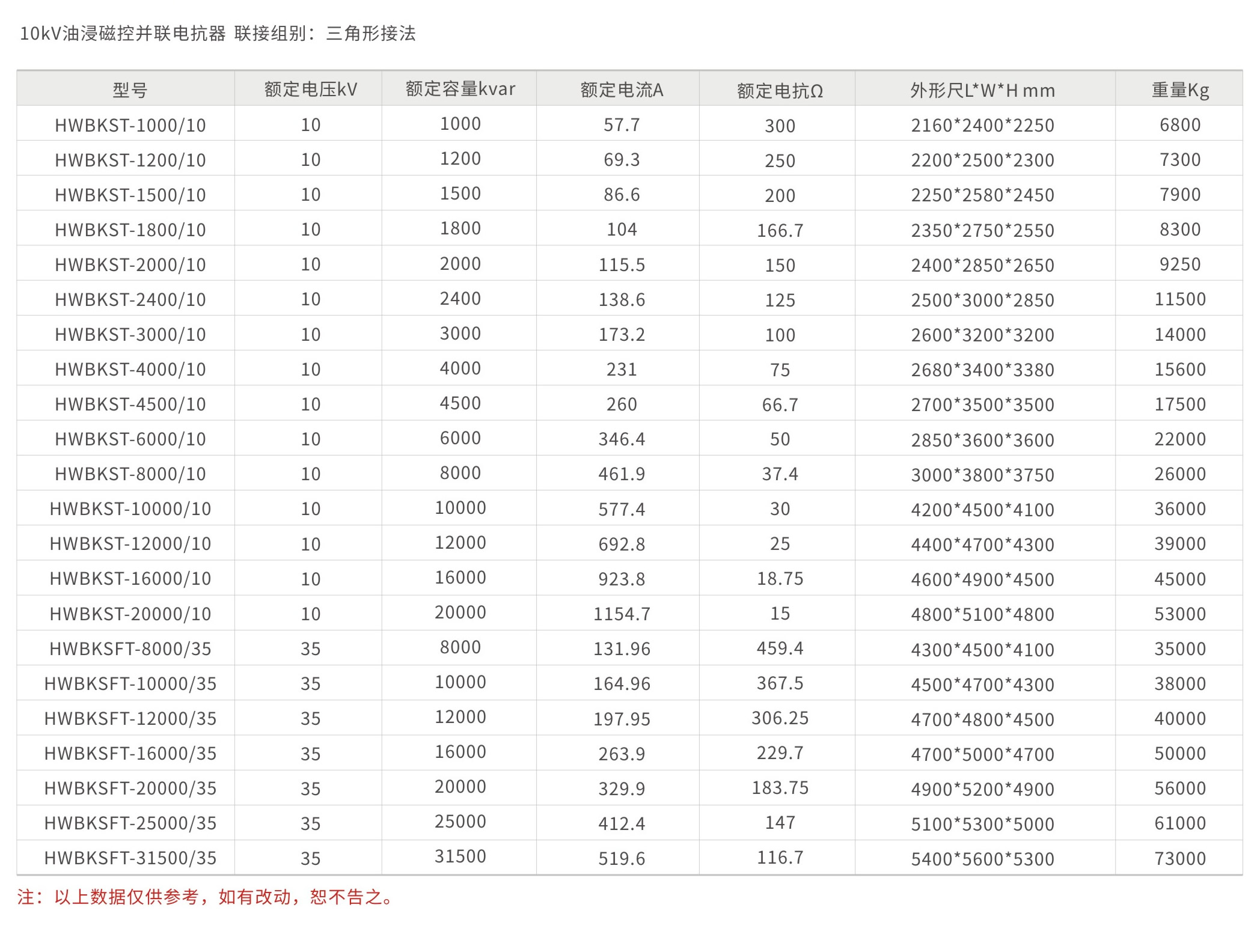

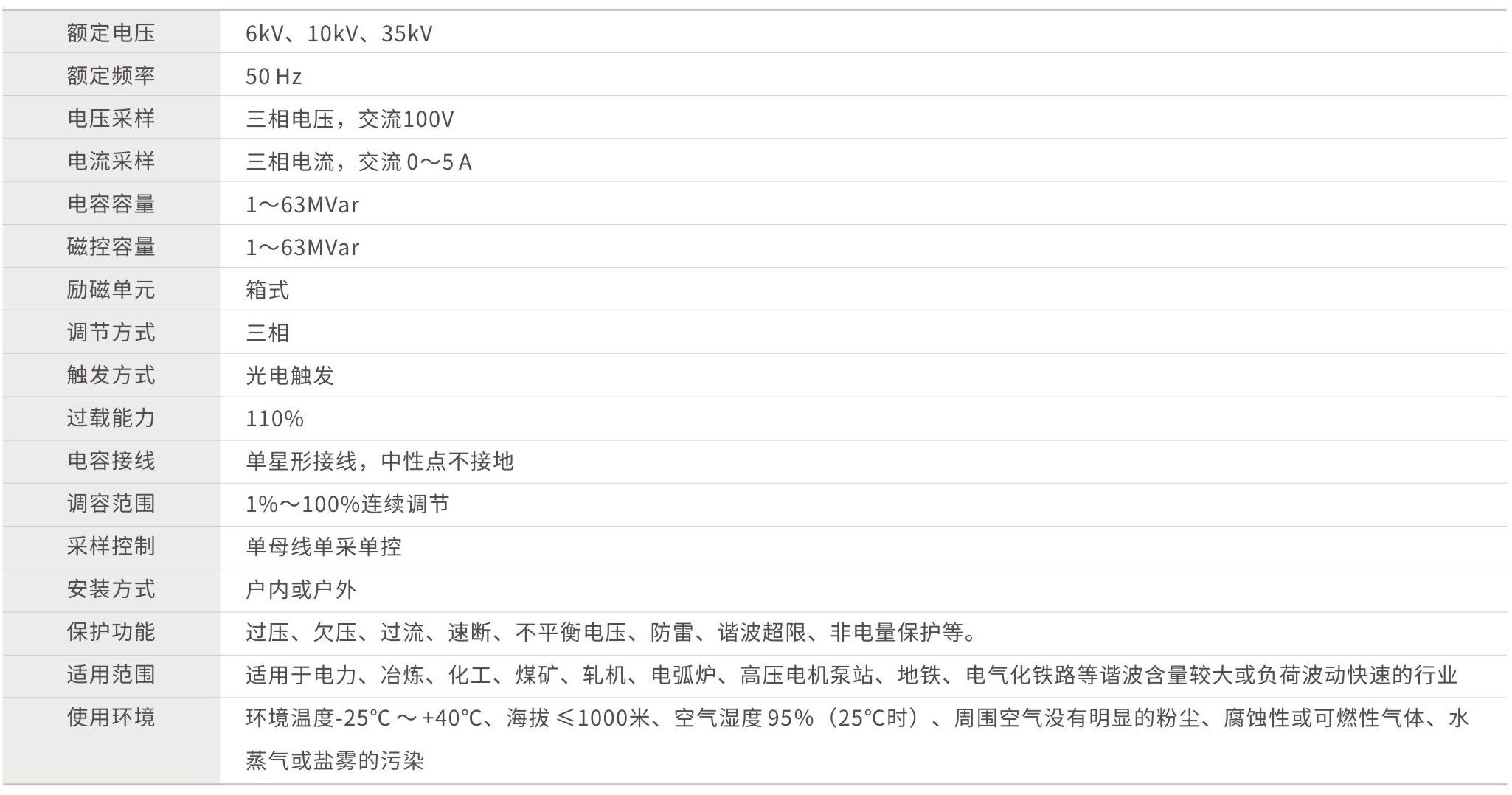

    MCR技术参数

    额定电压

    6kV~66kV

    额定容量

    1~63MVar

    动态响应时间

    100~300ms

    容量连续调节范围

    1%~100%连续调节,

    功率因数0.8~0.999可调

    总损耗比

    ≤1.2%

    温升限值

    绕组平均温升≤65K,油顶层温升≤55K

    噪    声

    ≤65dB(或相当于同容量变压器)

    谐    波

    三相小于1%,符合国标GB/T14549-93及用户要求。

    型   式

    油浸式或干式

    安装地点

    户内、户外

    应用领域

    HWMSVC系列高压动态无功补偿装置广泛应用于电力、冶炼、化工、煤矿、轧机、电弧炉、高压电机泵站等谐波含量较大或负荷波动快速的行业。
