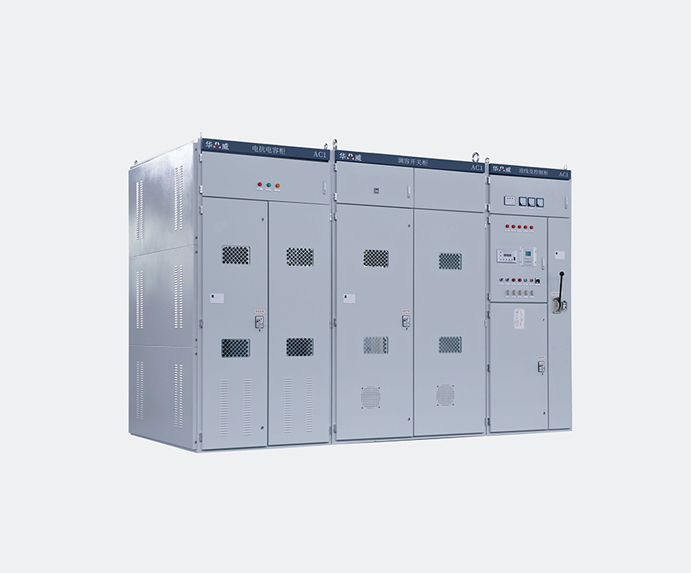

HWVKC系列电压调节型无功自动补偿装置

它可以根据系统电压无功参数,按照九位图及模糊控制原理保证母线电压在合格范围内,保证功率因数在设置范围内,保证功率因数最佳,线损最小。
销售热线:0551-65665800/13605511430
服务Q Q:840354005
  • 产品介绍
  • 产品介绍

    传统的电压无功调节都是通过改变电容器投入数量及调节主变电压分接开关来实现的。

    这样就带来两个问题:

    (1) 电容器如何分组都不可能完全适应系统感性无功变化,只能在某一较大范围内进行调节,不能实现细调;

    (2) 电容器投切产生过电压,因而频繁操作必将严重影响电容器运行寿命。

    因此无法实现适时、适量的电容补偿,只能对系统或某一区域无功在某一时段内进行优化控制。电容器在运行中的涌流问题,一般采用串联电抗器进行限制,这样必然要牺牲一部分电容器的容量用来直接补偿电抗器的无功损耗,增加电容器的投资。而串接电抗器又提高了电容器的运行电压,严重影响了电容器的运行寿命。

    华威公司自主研发的HWVKC系列电压调节型无功自动补偿装置采用电容器固定接入,通过改变其端电压从而改变电容器组补偿容量。根据 Q= 2πf CU2原理,电容器不变,端电压从100%Ue 降到50% (或40%、60%)Ue,其输出容量就可在100%~25%(或16%、36%)×Qn下进行调节,改变电压调节级差就可以改变容量调节级差。


    功能特点

    (1) 它可以根据系统电压无功参数,按照九位图及模糊控制原理保证母线电压在合格范围内,保证功率因数在设置范围内,保证功率因数最佳,线损最小。

    (2) 装置电容器固定接入,不采用投切电容方式调节无功,而是根据Q= 2πf CU2改变电容器端电压来调节无功输出,进行精细调节,满足系统无功出力要求。这样,可以

    (a) 解决因电容器投切引起的过电压、涌流等问题。

    (b) 解决电容器运行中无投切引起的充放电问题,调节可以随系统无功变化随时进行,不需延时。可以实现适时调节,保证系统随时都在较好的工作状态,有效提高功率因数,降低线损。

    (3) 常规电容器调压容量为(100%~25%)× Qn输出,如果用户要求增大调节范围,可特殊订货。

    (4) 电压调节器在调节过程中无过电压存在,可以保证电容器安全,延长其使用寿命。由于解决电容器过电压问题,可以选择较低电压的电容器,减少了电容投资。

    (5) 可采用电容器合适的低电压合闸,有效降低电容器合闸涌流对系统及电容器本身的冲击。

    (6) 在国内无功装置改造上,可利用变电站原有固定补偿电容器,加装电压调节器后,即可实现自动补偿功能。

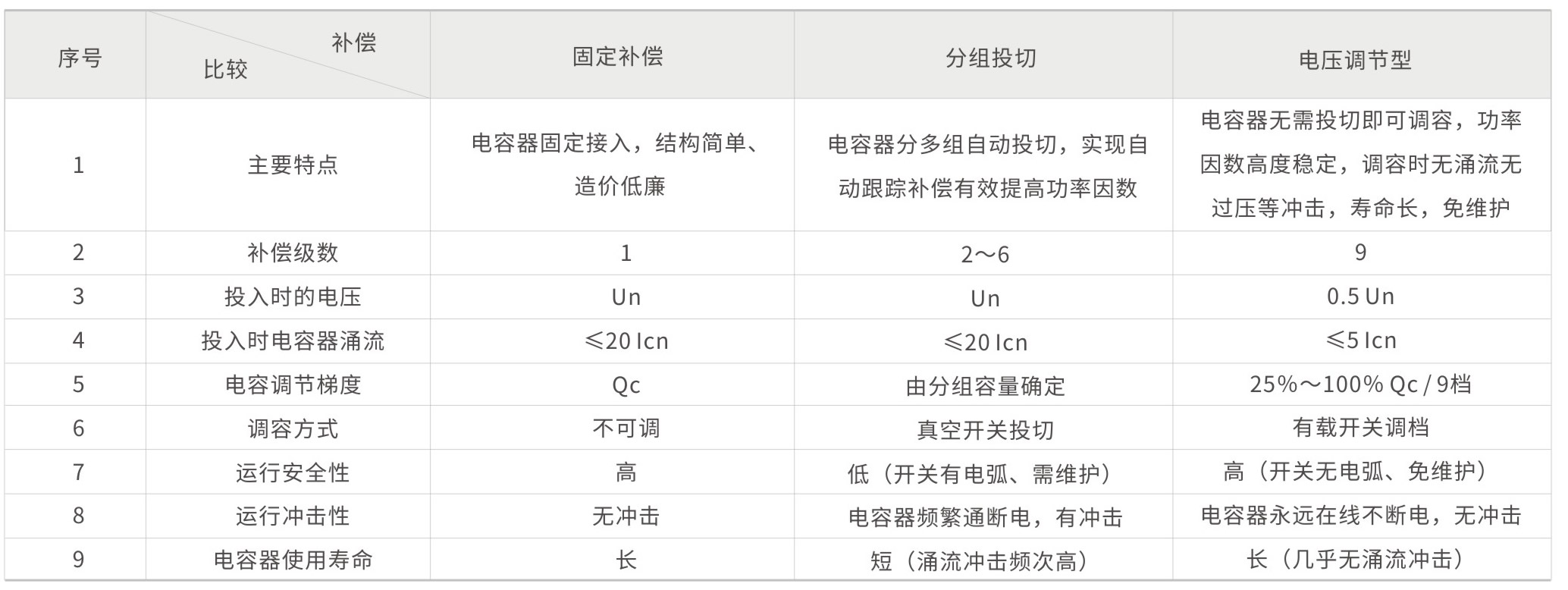

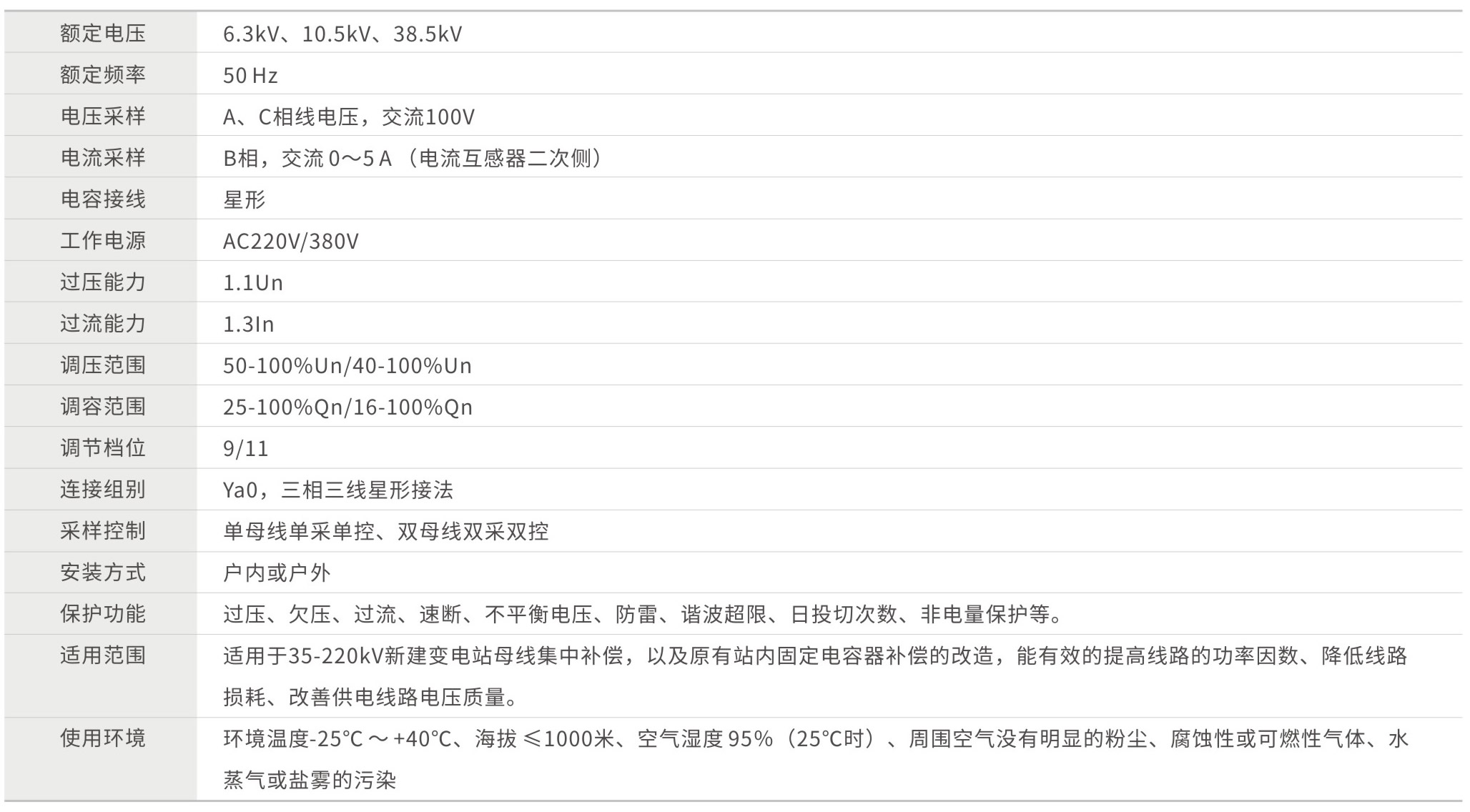

    技术参数

    额定电压

    (kV)

    额定频率

    (Hz)

    额定容量

    (kvar)

    调节档位

    (档)

    调压范围

    (Un%)

    调容范围

    (Qn%)

    阻抗

    连接组别

    相数

    套管爬距

    6.3

    50

    300~7500

    9

    50-100

    25-100

    ≤2%

    Ya0,三相三线星形接法

    3

    31.5mm/kV

    10.5

    300~12500

    9

    38.5

    1000~12000

    9

    ≤2.5%

    18000-30000

    11

    ≤3%

    注:短路阻抗为所有分接位置短路阻抗的最大值

    注:特殊调节档位和调压范围请和我公司协商。

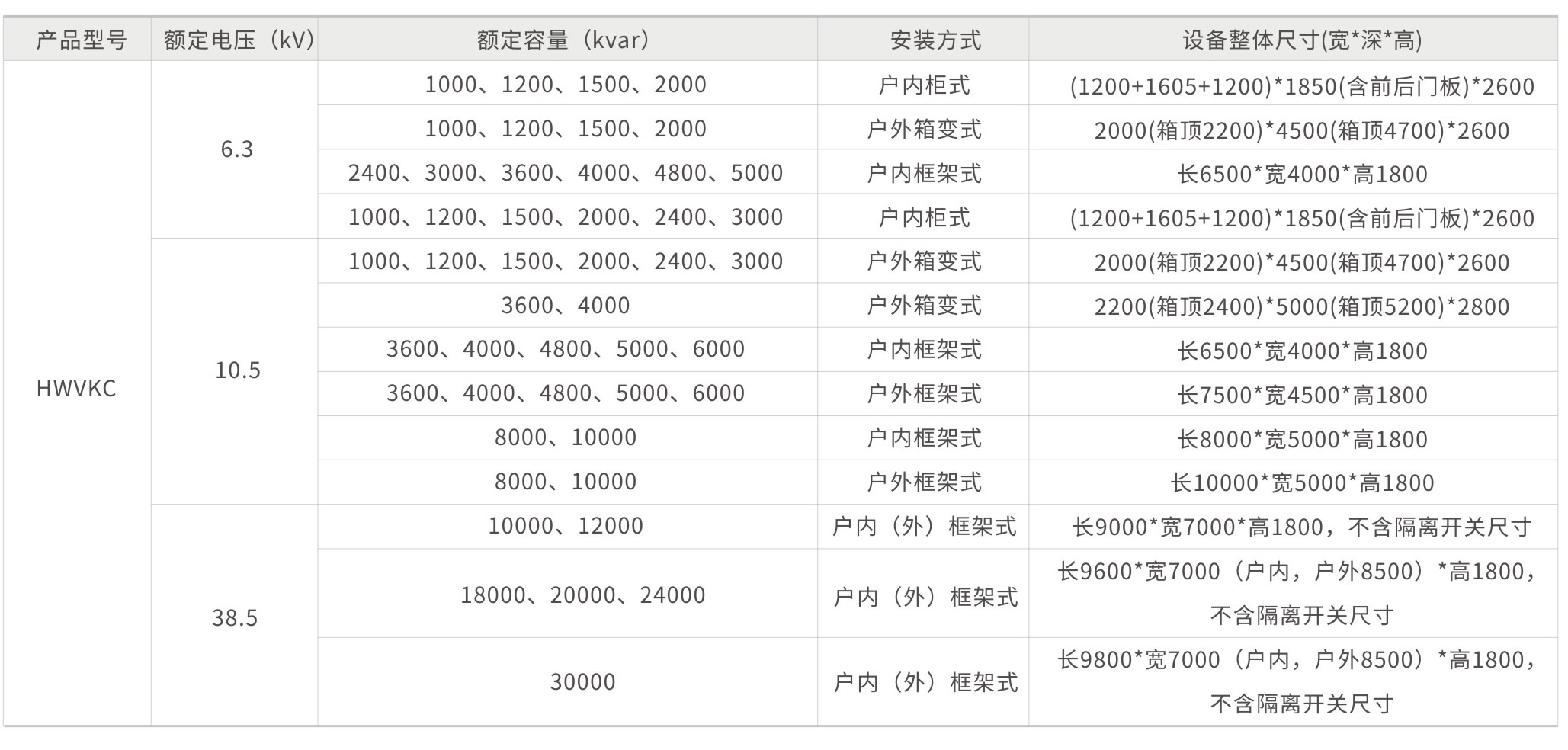

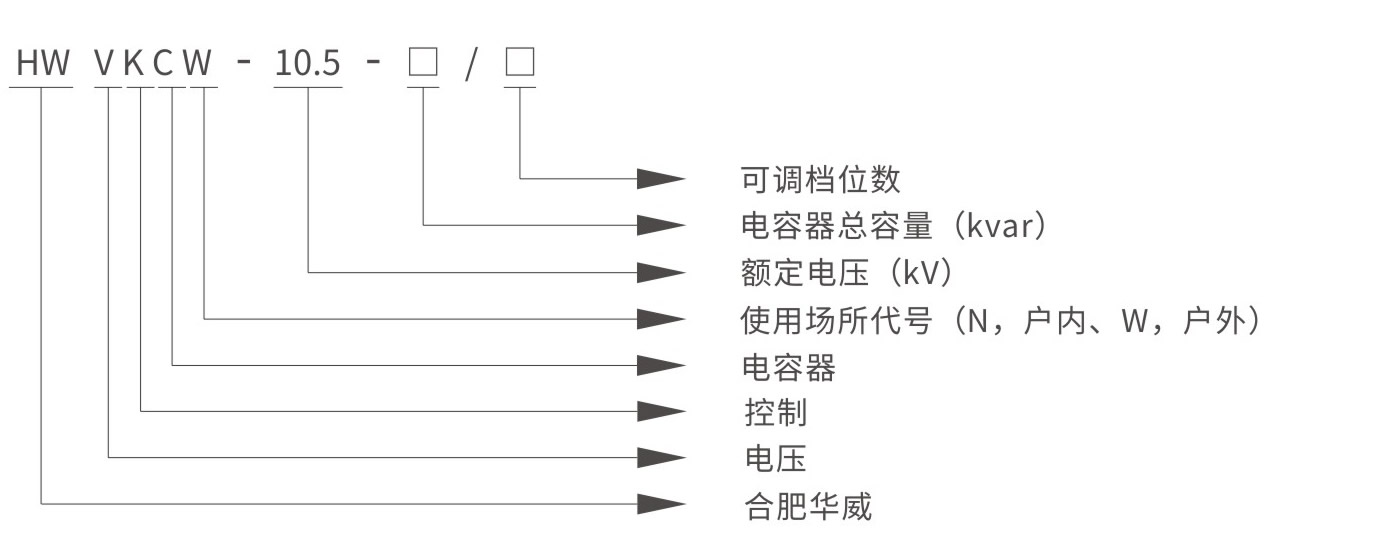

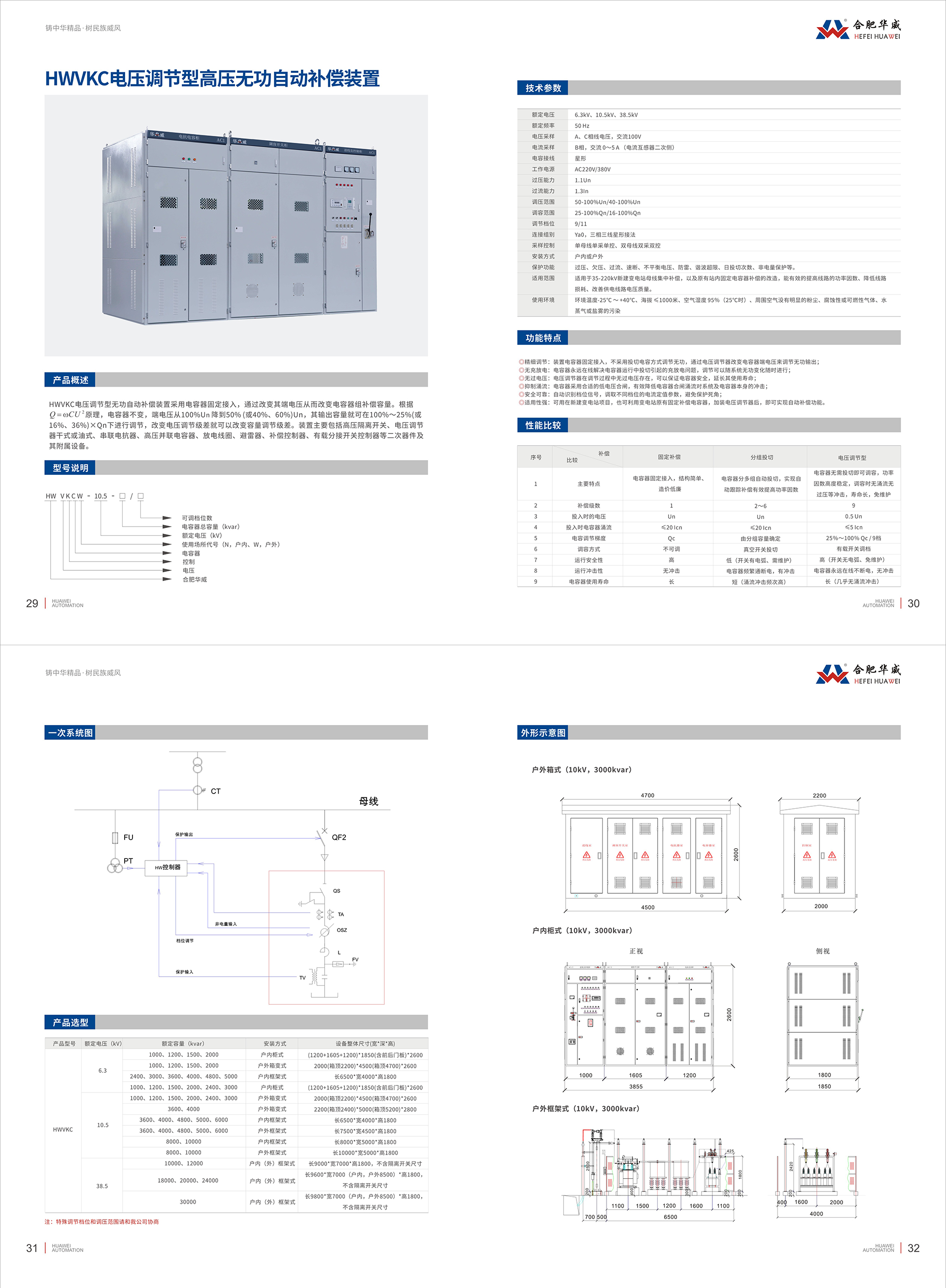

    型号说明


    装置的组成

    装置主要包括高压隔离开关、电压调节器、串联电抗器、高压并联电容器、放电线圈、避雷器、补偿控制器、有载分接开关控制器等二次器件及其附属设备。


    装置的订货

    (1) 用户可按我公司提供型号、容量、规格、数量订货,也可提供参数及要求由我公司设计确定规格型号。

    (2) 若用户只订调节部分,不附带电容器,用户必须提供变电站原有电容器组安装图纸,我公司根据原电容器安装情况帮助用户提供安装方式。

    (3) 订货数量、发货时间、交货方式、运输方式等。

    (4) 其他技术要求等。
