沈阳化工股份有限公司搬迁改造项目-35kV电压调节型无功补偿装置

发布日期:2022-01-26 浏览次数:441

1、项目情况

沈阳化工股份有限公司搬迁改造项目220kV总降站主变 :S=150000kVA  220kV/35kV,负荷:110000~120000kVA,要求功率因数由目前0.92补偿到0.95以上,补偿装置安装点电压:35kV

2、治理方案

根据负荷特性及用户要求,采用我公司生产的HWVKC电压调节型无功自动补偿装置,根据计算安装容量取20000kvar。装置通过控制器采集主变信息并计算系统的实时无功功率,自动调节调压器的档位,调节电容器端电压,改变电容器的无功出力,以满足母线重载、轻载等不同状态下的无功需求,使系统功率因数始终动态稳定在目标值以上。

3、运行情况

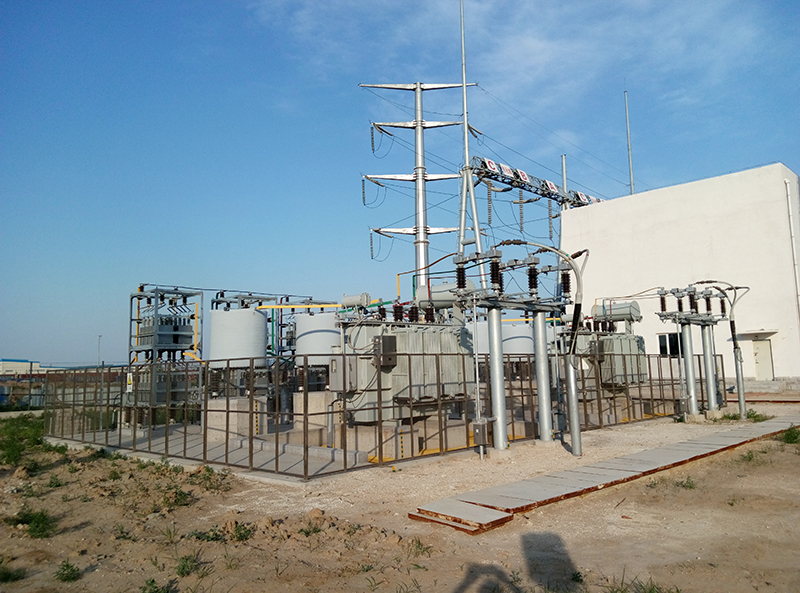

设备于2016年6月投入运行,220kV总降站主变高压侧功率因数补偿到0.96以上,设备根据系统无功缺口,自动调节电容器容量无需人工操作,既降低了线路损耗改善电压质量,也满足了电力考核要求,达到方案预期效果。
