沈阳化工股份有限公司搬迁改造项目-35kV动态无功功率补偿滤波装置-MCR

发布日期:2022-01-26 浏览次数:474

1、项目情况

沈阳化工股份有限公司搬迁改造项目35kV母线为2套烧碱整流装置供电,等效24脉整流负荷;若2段母线并列运行,可等效48脉整流负荷。要求每段母线上接入一套35kV动态无功补偿成套装置,每套分4个滤波支路。

2、治理方案

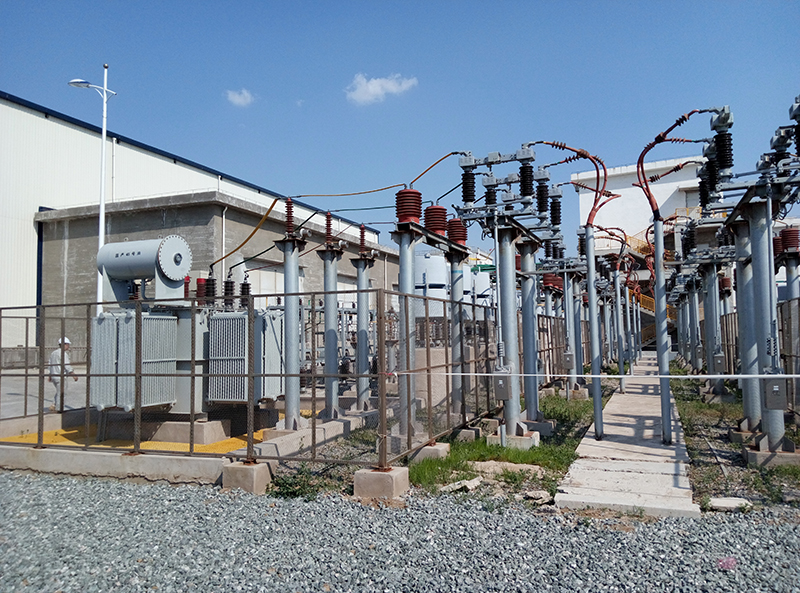

根据负荷特性及用户要求,我司推荐使用HWMSVC-35-9600/5,7,11,13-4000,由 FC支路为系统提供容性无功功率,同时滤除系统谐波;MCR支路为系统提供连续平滑可调的感性无功功率,通过控制器实时在线监测系统无功波动,及时控制可控硅触发角,平滑调节直流励磁电流,实现系统无功功率的自动平衡。

3、运行情况

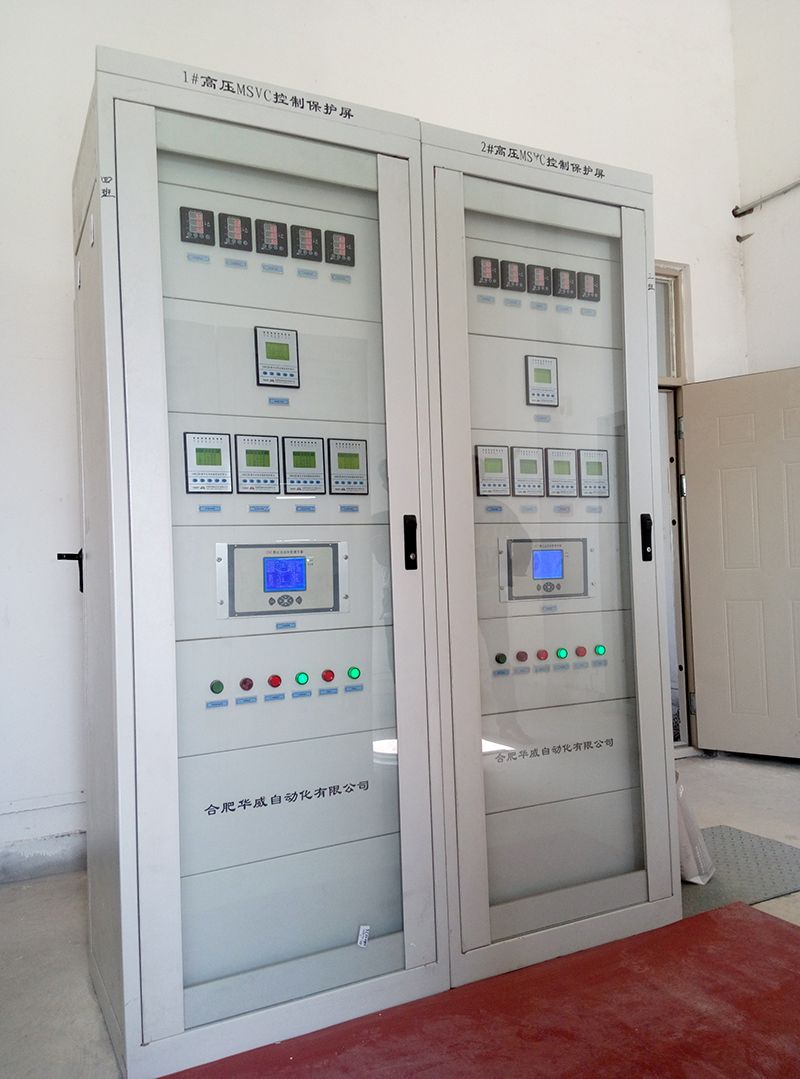

设备采用一台控制器可同时对2段母线的进线各电信号和母联状态信号进行采样运算,适用于系统在不同的工况状态(分列、并列、一用一备)下,自动控制MCR的无功功率动态平衡;同时具有“自动/手动”2种控制模式。设备投运后系统功率因数大于0.93;系统谐波电流小于GB/T 14549的限值。
