铜冠(庐江)矿业有限公司沙溪铜矿110kV变电站工程-MCR

发布日期:2022-01-26 浏览次数:488

1、项目情况

铜冠(庐江)矿业有限公司沙溪铜矿110kV变电站工程,一个大型现代化铁矿,矿上设备有传输、抽水、通风等各类设备,其中主、副井是典型的变频拖动的非线性冲击负荷,它对电网电能质量污染严重,使供电系统出现很大的电压波动和幅值很大的谐波电流,当绞车起动时功率因数很低,仅在0.1~0.2,在稳定运行阶段,功率因数有所提高,但仅能达到0.7左右,基于上述原因,必须对供电线路进行谐波治理和无功补偿。

2、治理方案

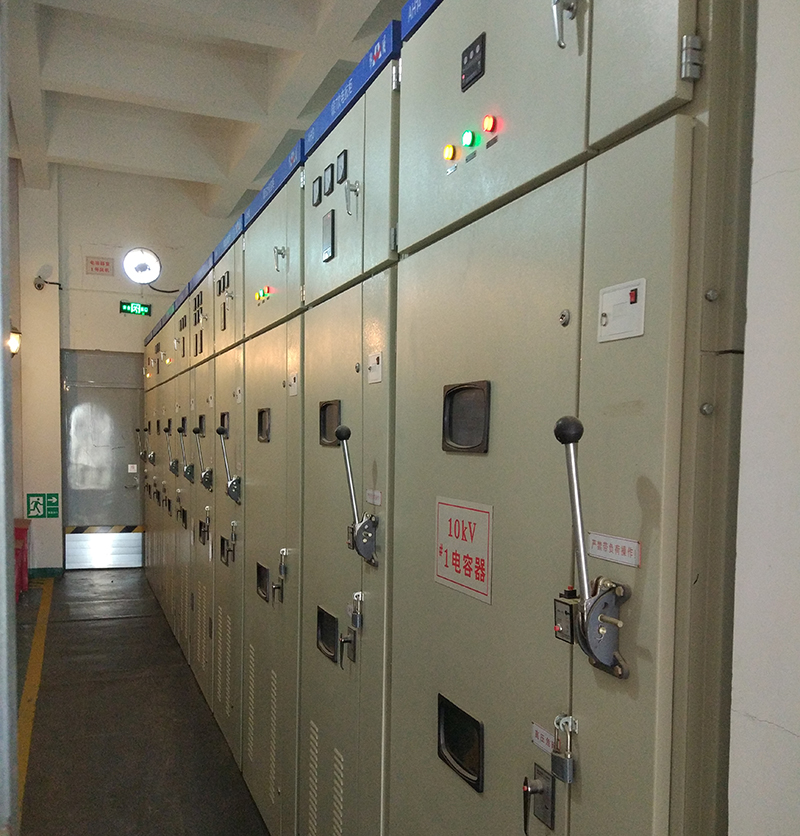

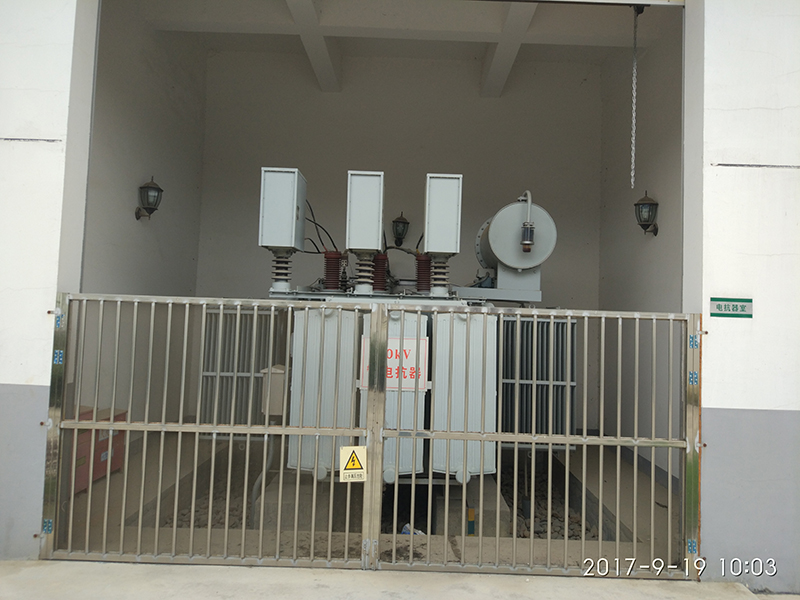

沙溪矿主、副井交直交变频拖动,不仅是冲击性负荷,还会造成谐波污染,考虑以上因素,配置FC滤波支路+MCR磁控电抗器动态补偿装置HWSVC,FC+MCR动态补偿及滤波装置主要包括MCR和无功补偿滤波支路。MCR磁控电抗器是通过改变直流励磁进而改变铁芯的饱和程度,从而达到平滑调节感性无功输出的目的。并联电容器串联调谐电抗器构成滤波器,产生容性无功同时滤除谐波。

3、运行效果

装置投运后,各项谐波指标在国标允许范围内,没有对供电系统造成谐波污染,功率因数从补偿前的0.7左右提高至0.98以上,不仅减小电压波动,稳定了系统电压,线路及主变无功损耗也大大减少。电流总谐波畸变率从3.02%降低到1.11%以内,各次谐波含量均有大幅度降低,电流谐波各参数在国标允许范围内。
