张北供电公司幸福院1#台区-三相不平衡治理

发布日期:2022-01-26 浏览次数:456

1、项目情况

张北供电公司幸福院1#台区在正常运行期间,台区出口电流三相不平衡率较大,通过管理手段无法及时有效的调整三相负荷,导致变压器出力不足,线损及变压器损耗增大,需要解决变压器出口电流不平衡的问题。

2、运行情况

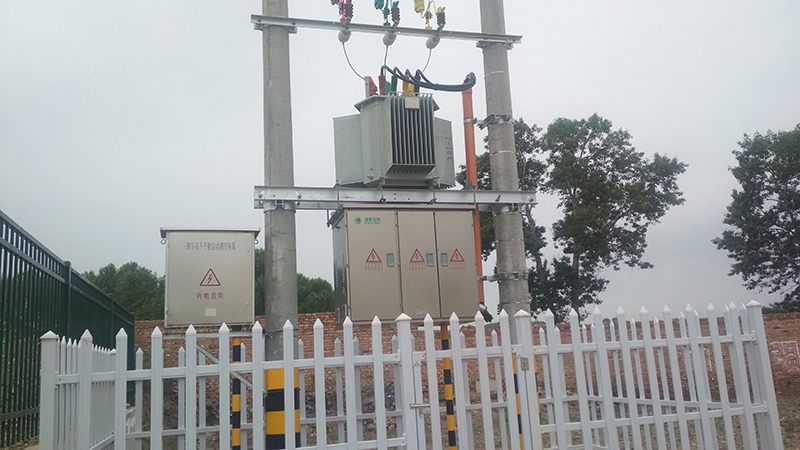

按照《配电网运维规程》(Q/GDW 1519-2014)规定,配电变压器的负荷不平衡度应符合:Yyn0 接线变压器负荷不平衡度不大于15%,零线电流不大于变压器额定电流的25%;选择容量为100kvar的电力电子型三相不平衡调节装置HWSPB,解决变压器出口三相不平衡的问题,2019年7月设备投入运行后,三相不平衡度降到5%,功率因数0.99,消除零线电流,起到降低线路损耗以及提高配电网络可靠性的目标。
