HWJKF低压无功功率补偿控制器

HWJKF低压无功功率补偿控制器以高性能微处理器为控制核心,具有可靠的硬件设计及优良的抗干扰性能,采用数码管+LED的显示方式,显示内容包括测量数据、投切状态、系统参数等。控制器以电压、无功、功率因数综合为控制物理量,具有完善灵活的补偿策略可满足不同用户的需求。
销售热线:0551-65665881/15005516575
服务Q Q:1873973670
  • 产品介绍
  • 产品描述

    HWJKF低压无功功率补偿控制器以高性能微处理器为控制核心,具有可靠的硬件设计及优良的抗干扰性能,采用数码管+LED的显示方式,显示内容包括测量数据、投切状态、系统参数等。控制器以电压、无功、功率因数综合为控制物理量,具有完善灵活的补偿策略可满足不同用户的需求。

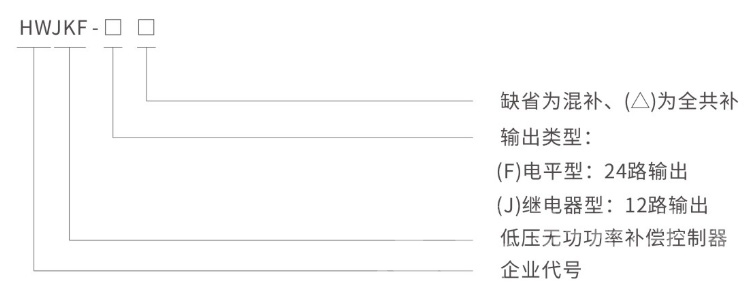

    型号说明:

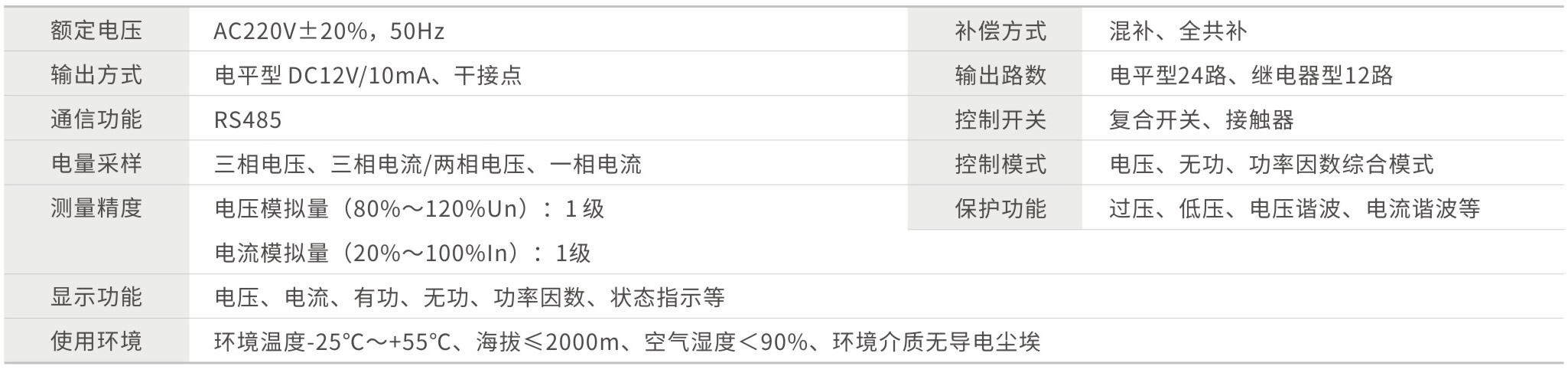

    技术参数:

    额定电压: AC220V±20%,50Hz

    输出路数: 电平型24路、继电器型12路、

    输出方式:电平型 DC12V/10mA、干接点

    控制开关:复合开关、接触器

    通信功能:RS485

    控制模式:电压、无功、功率因数综合模式

    电量采样:三相电压、三相电流/两相电压、一相电流

    保护功能:过压、低压、电压谐波、电流谐波等

    测量精度:电压模拟量(80%~120%Un):1 级      电流模拟量(20%~100%In):1级

    显示功能:电压、电流、有功、无功、功率因数、状态指示等

    补偿方式:混补、全共补

    使用环境:环境温度-25℃~+55℃、海拔≤2000m、空气湿度<90%、环境介质无导电尘埃

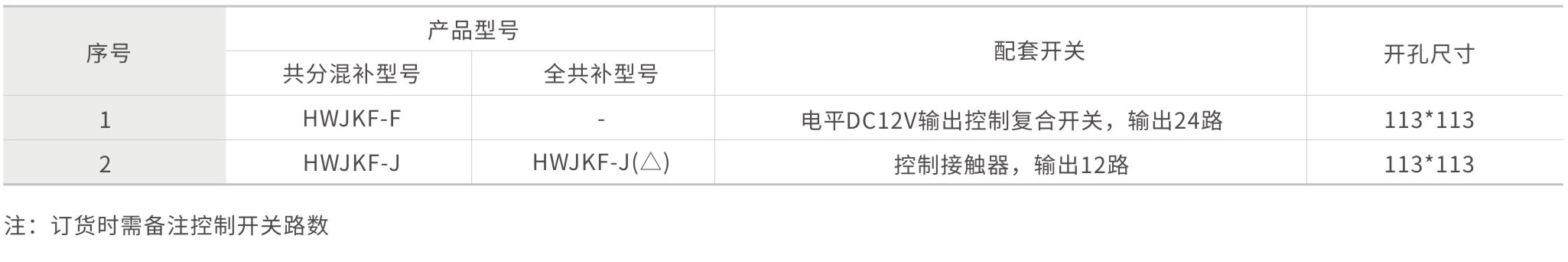

    选型配置:

    序号

    产品型号

    配套开关

    开孔尺寸

    共分混补型号

    全共补型号

    1

    HWJKF-F

    -

    电平DC12V输出控制复合开关,输出24路

    113*113

    2

    HWJKF-J

    HWJKF-J(△)

    控制接触器,输出12路

    113*113


    注:订货时需备注控制开关路数

    尺寸及接线图
