HWPDM低压无功功率补偿控制器

HWPDM系列控制器集测量、无功补偿控制、监视、人机接口、通信等多功能于一体,采用高性能32位ARM内核微控制器作为处理单元,利用数字信号处理算法实时分析电网各项运行参数,具有完善、灵活的无功补偿控制策略。采用全中文液晶显示,显示内容主要包括测量数据、输出状态、参数设置、手动操作等信息。
销售热线:0551-65665881/15005516575
服务Q Q:1873973670
  • 产品介绍
  • 产品描述

    HWPDM系列控制器集测量、无功补偿控制、监视、人机接口、通信等多功能于一体,采用高性能32位ARM内核微控制器作为处理单元,利用数字信号处理算法实时分析电网各项运行参数,具有完善、灵活的无功补偿控制策略。采用全中文液晶显示,显示内容主要包括测量数据、输出状态、参数设置、手动操作等信息。

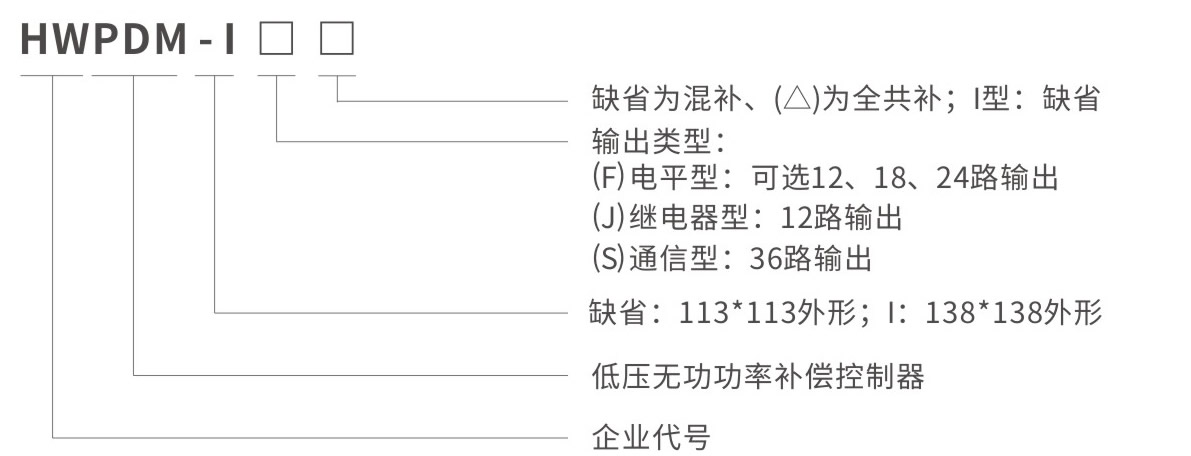

    型号说明:

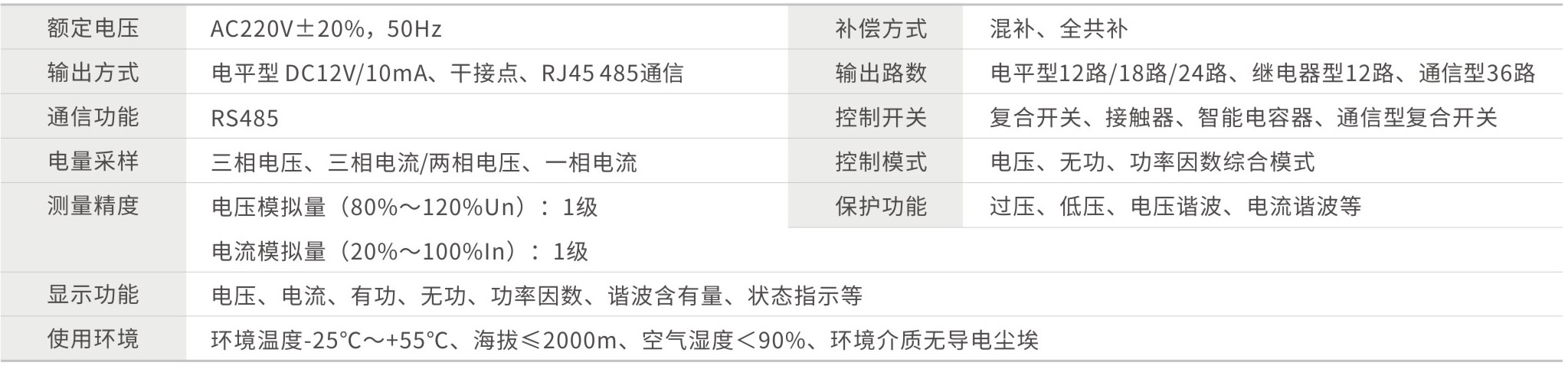

    技术参数:

    额定电压: AC220V±20%,50Hz

    输出路数: 电平型12路/18路/24路、继电器型12路、通信型36路

    输出方式:电平型 DC12V/10mA、干接点、RJ45 485通信

    控制开关:复合开关、接触器、智能电容器、通信型复合开关

    通信功能:RS485

    控制模式:电压、无功、功率因数综合模式

    电量采样:三相电压、三相电流/两相电压、一相电流

    保护功能:过压、低压、电压谐波、电流谐波等

    测量精度:电压模拟量(80%~120%Un):1 级

    显示功能:电压、电流、有功、无功、功率因数、 谐波含有量、状态指示等

    电流模拟量(20%~100%In):1级

    补偿方式:混补、全共补

    使用环境:环境温度-25℃~+55℃、海拔≤2000m、空气湿度<90%、环境介质无导电尘埃

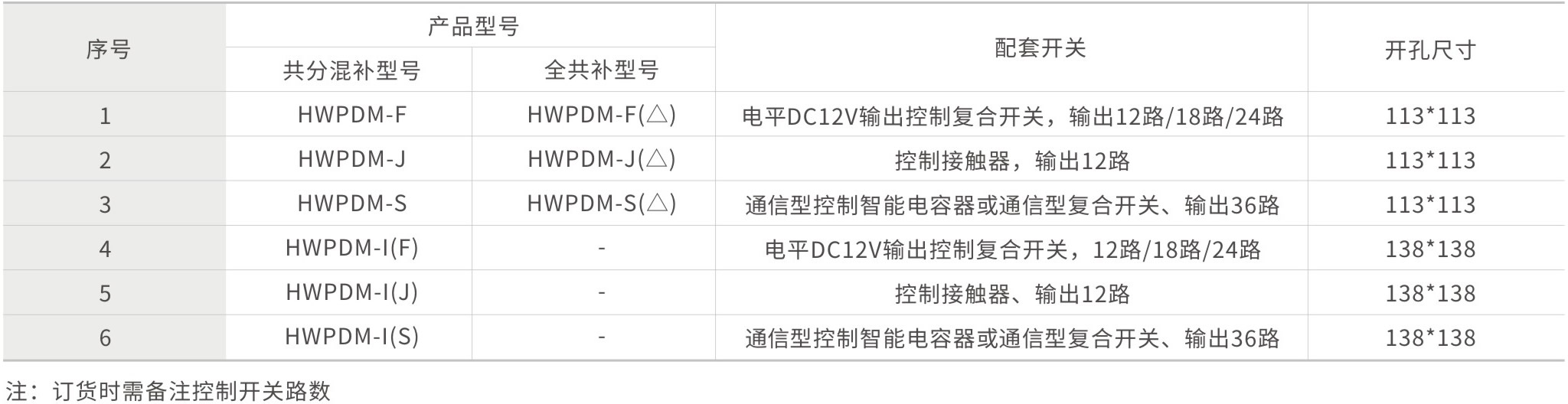

    选型配置:

    序号

    产品型号

    配套开关

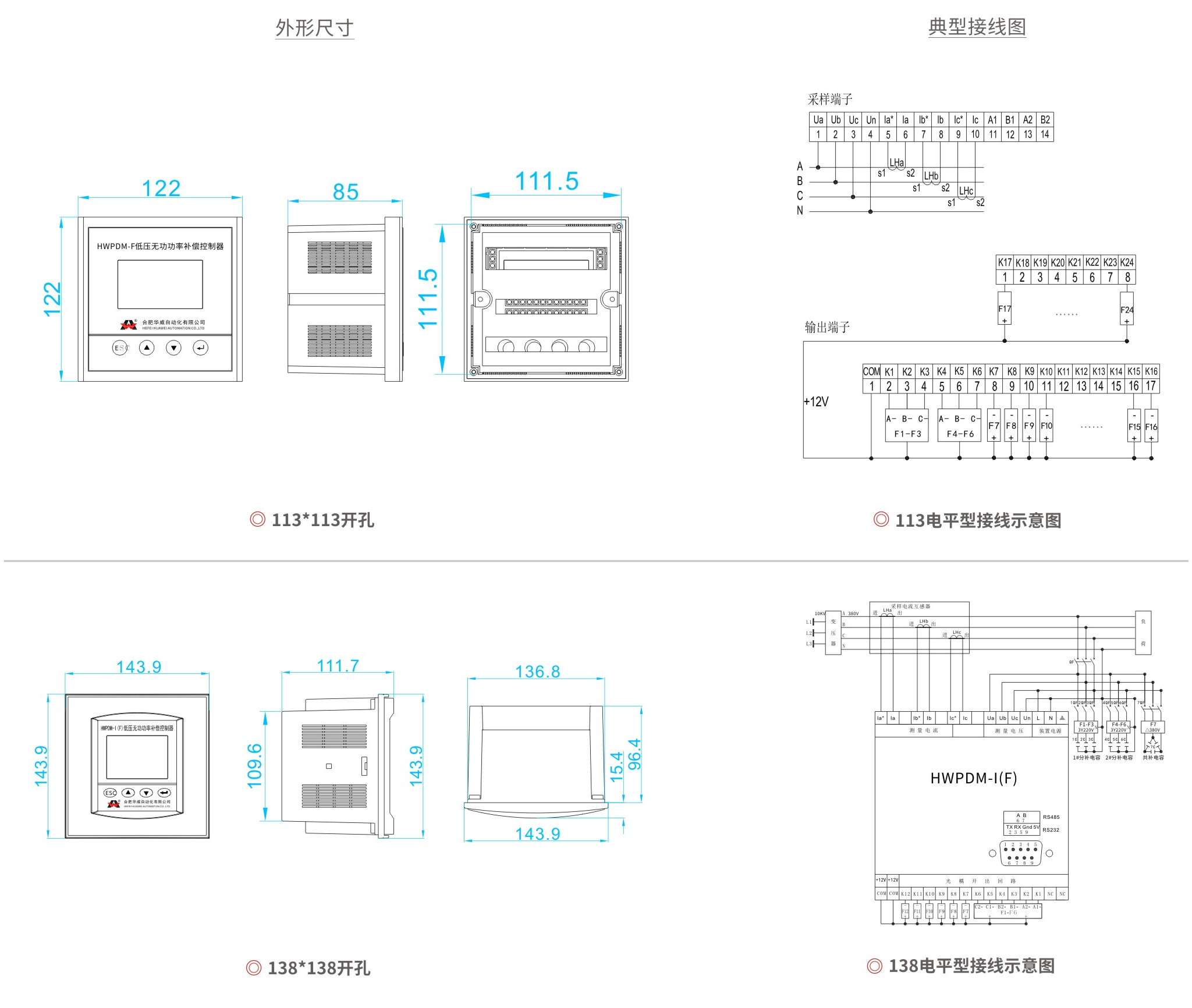

    开孔尺寸

    共分混补型号

    全共补型号

    1

    HWPDM-F

    HWPDM-F(△)

    电平DC12V输出控制复合开关,输出12路18路/24路

    113*113

    2

    HWPDM-J

    HWPDM-J(△)

    控制接触器,输出12路

    113*113

    3

    HWPDM-S

    HWPDM-S(△)

    通信型控制智能电容器或通信型复合开关、输出36路

    113*113

    4

    HWPDM-I(F)

    -

    电平DC12V输出控制复合开关,12路/18路/24路

    138*138

    5

    HWPDM-I(J)

    -

    控制接触器、输出12路

    138*138

    6

    HWPDM-I(S)

    -

    通信型控制智能电容器或通信型复合开关、输出36路

    138*138

    注:订货时需备注控制开关路数
