HWPDM-KST低压无功功率补偿控制器

HWPDM-KST 采用专业数字信号处理芯片(DSP),具有先进内核结构、高速运算能力和实时信号处理等优良特性。采用液晶显示,显示内容包括测量数据、开出量状态、实时波形、和系统参数等,具有完善、灵活的无功补偿控制策略,快速动态实现无功补偿功能。可选232或485通信接口,方便就地/远方控制,通过装置GPRS等实现区域的配电监测组网功能。
销售热线:0551-65665881/15005516575
服务Q Q:1873973670
  • 产品介绍
  • 产品描述

    HWPDM-KST 采用专业数字信号处理芯片(DSP),具有先进内核结构、高速运算能力和实时信号处理等优良特性。采用液晶显示,显示内容包括测量数据、开出量状态、实时波形、和系统参数等,具有完善、灵活的无功补偿控制策略,快速动态实现无功补偿功能。可选232或485通信接口,方便就地/远方控制,通过装置GPRS等实现区域的配电监测组网功能。

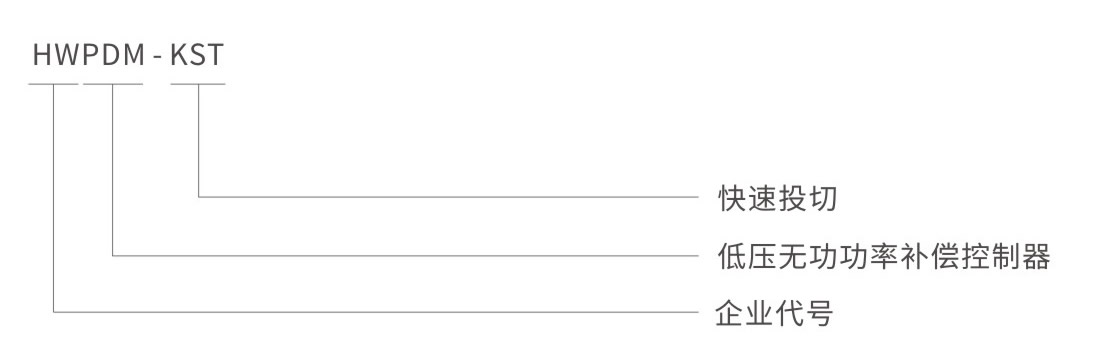

    型号说明:

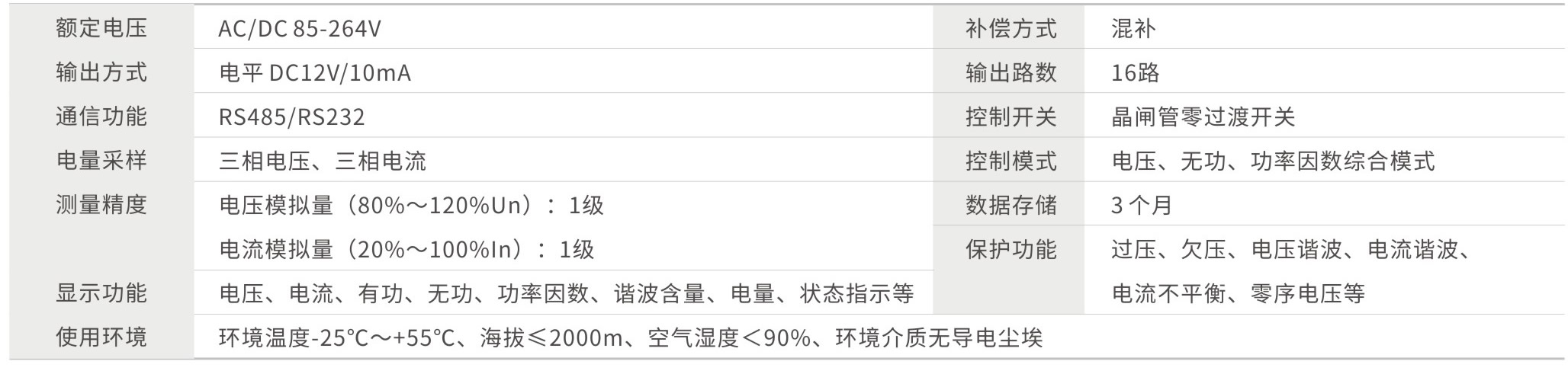

    技术参数

    额定电压: AC/DC 85-264V                      输出路数:16路

    补偿方式:混补

    输出方式:电平 DC12V/10mA                     控制开关:晶闸管零过渡开关

    通信功能:RS485/RS232                         控制模式:电压、无功、功率因数综合模式

    电量采样:三相电压、三相电流                  数据存储:3 个月

    测量精度:电压模拟量(80%~120%Un):1级 电流模拟量(20%~100%In):1级

    显示功能:电压、电流、有功、无功、功率因数、谐波含量、电量、状态指示等

    保护功能:过压、欠压、电压谐波、电流谐波、电流不平衡、零序电压等

    使用环境:环境温度-25℃~+55℃、海拔≤2000m、空气湿度<90%、环境介质无导电尘埃

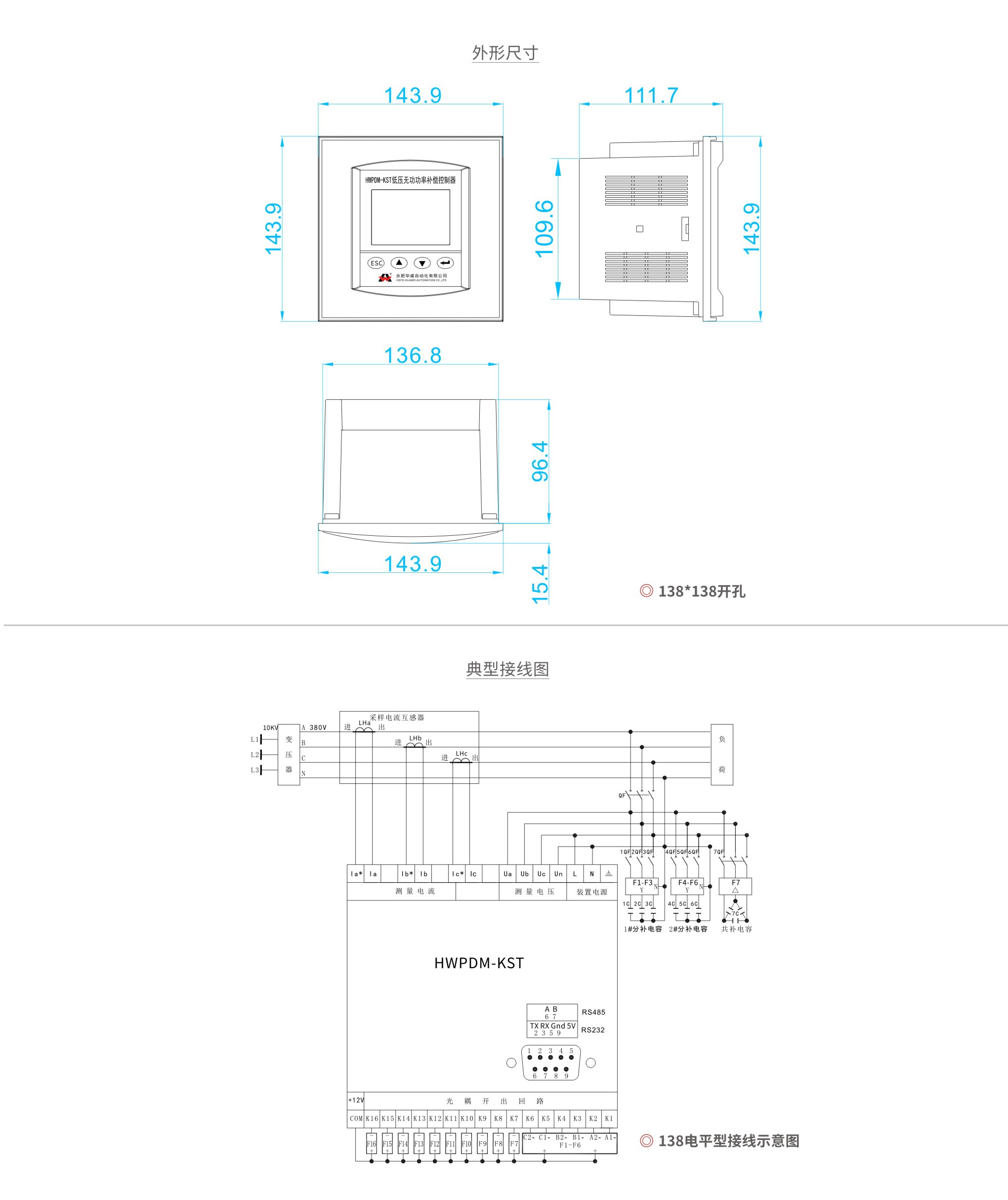

    外形尺寸

    型接线
