HWFK复合开关

HWFK系列复合开关是一种低压电力电容器投切开关,采用静电喷涂钣金工艺外壳,具有结构简单、保护功能齐全,故障率低,可靠性高的特点。它利用端电压比较过零技术实现电压过零投入和电流过零分断,涌流小,无谐波注入。分为电平控制、通信控制两种类型,适用于农网JP柜、电网居配项目等负荷变化平缓、谐波畸变率不大的低压配电系统。
销售热线:0551-65665881/15005516575
服务Q Q:1873973670
  • 产品介绍
  • 产品描述:

    HWFK系列复合开关是一种低压电力电容器投切开关,采用静电喷涂钣金工艺外壳,具有结构简单、保护功能齐全,故障率低,可靠性高的特点。它利用端电压比较过零技术实现电压过零投入和电流过零分断,涌流小,无谐波注入。分为电平控制、通信控制两种类型,适用于农网JP柜、电网居配项目等负荷变化平缓、谐波畸变率不大的低压配电系统。

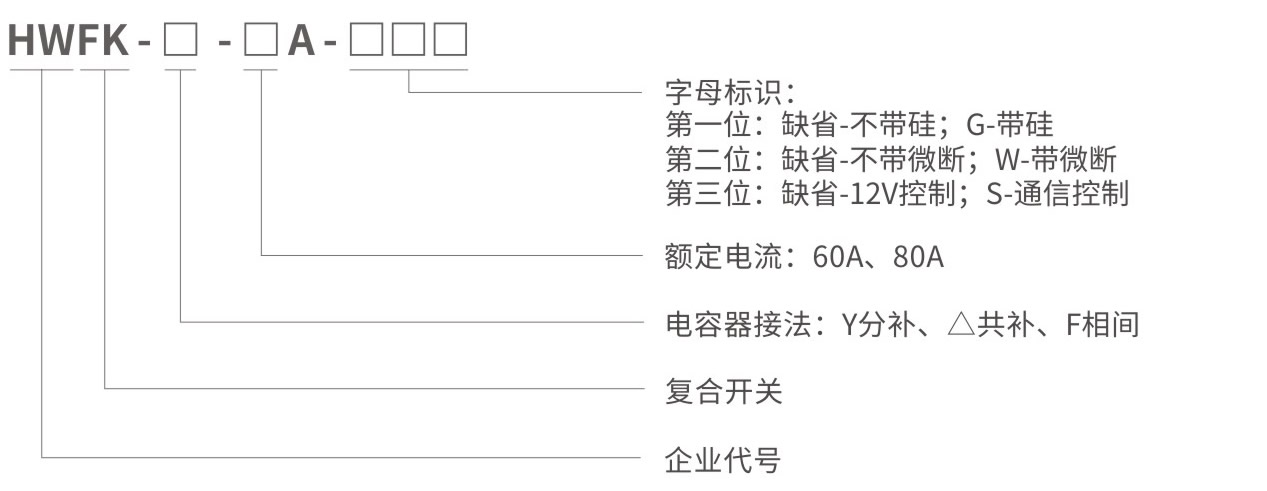

    型号说明:

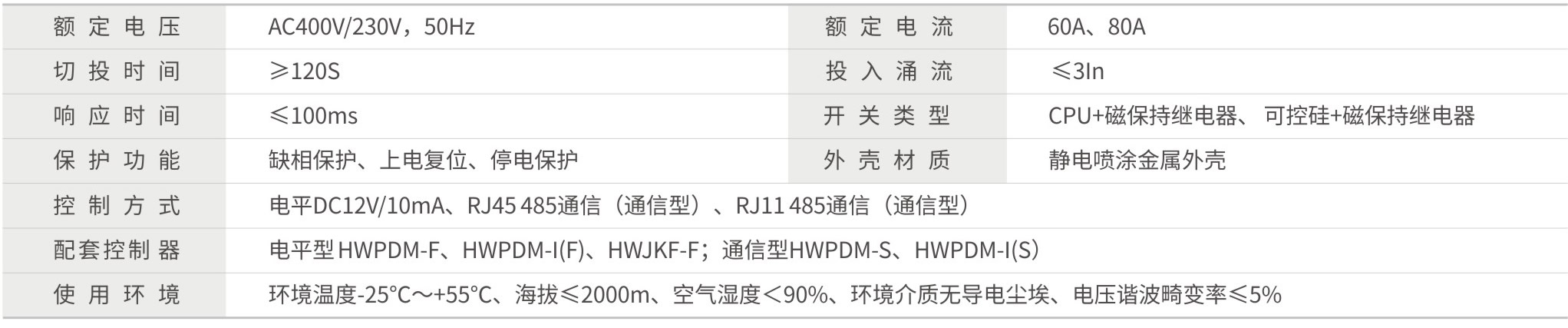

    技术参数:


    额定电压:AC400V/230V,50Hz

    额定电流:60A、80A

    控制方式:电平DC12V/10mA、RJ45 485通信(通信型)、RJ11 485通信(通信型)

    切投时间:≥120S

    投入涌流:≤3In

    响应时间:≤100ms

    开关类型:CPU+磁保持继电器、 可控硅+磁保持继电器

    保护功能:缺相保护、上电复位、停电保护

    外壳材质:静电喷涂金属外壳

    配套控制器:电平型 HWPDM-F、HWPDM-I(F)、HWJKF-F;通信型HWPDM-S、HWPDM-I(S)

    使用环境 :环境温度-25℃~+55℃、海拔≤2000m、空气湿度<90%、环境介质无导电尘埃、电压谐波畸变率≤5%。

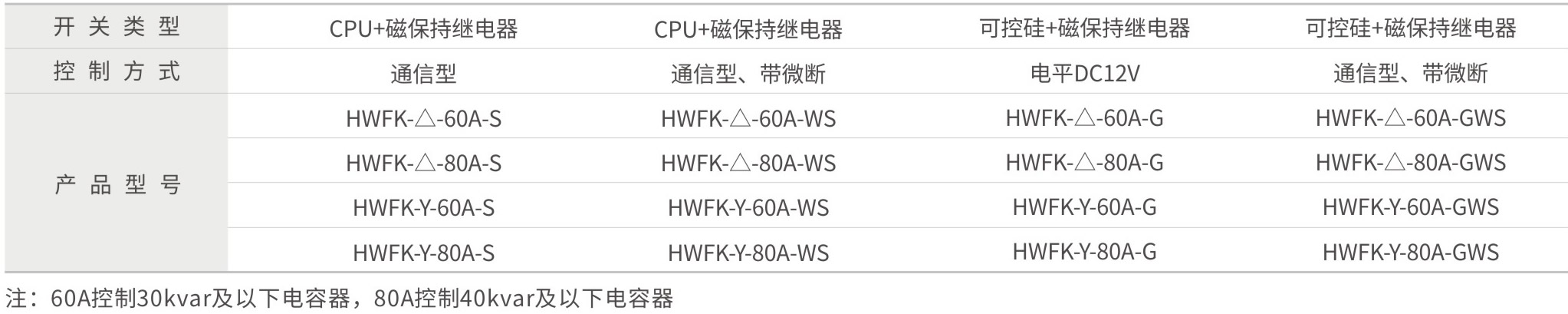

    选型配置:


    开关类型

    CPU+磁保持继电器

    CPU+磁保持继电器

    可控硅+磁保持继电器

    可控硅+磁保持继电器

    控制方式

    通信型

    通信型、带微断

    电平DC12V

    通信型、带微断

    产品型号

    HWFK-△-60A-S

    HWFK-△-60A-WS

    HWFK-△-60A-G

    HWFK-△-60A-GWS

    HWFK-△-80A-S

    HWFK-△-80A-WS

    HWFK-△-80A-G

    HWFK-△-80A-GWS

    HWFK-Y-60A-S

    HWFK-Y-60A-WS

    HWFK-Y-60A-G

    HWFK-Y-60A-GWS

    HWFK-Y-80A-S

    HWFK-Y-80A-WS

    HWFK-Y-80A-G

    HWFK-Y-80A-GWS


    注:60A控制30kvar及以下电容器,80A控制40kvar及以下电容器

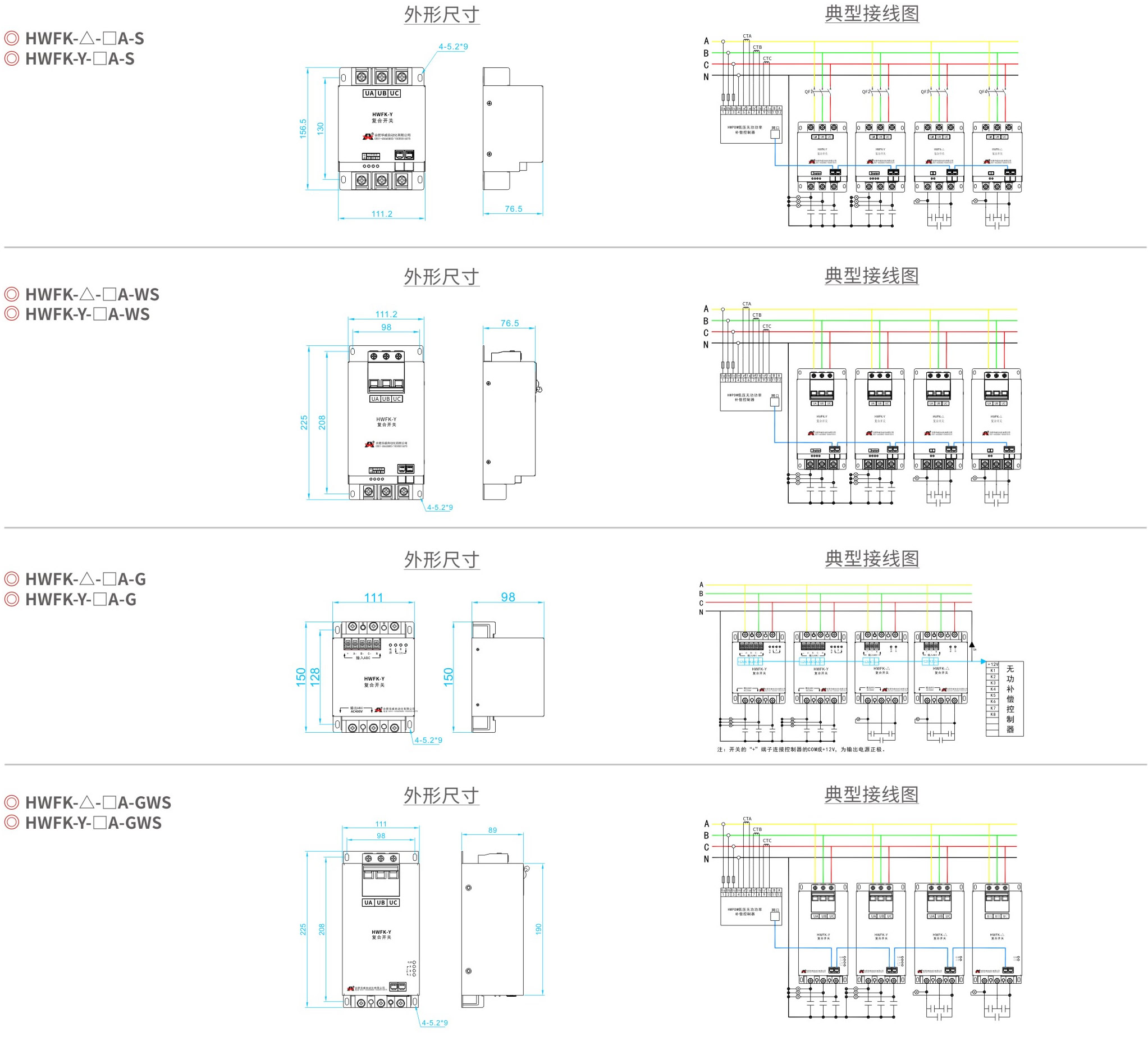

    外形尺寸及接线图
