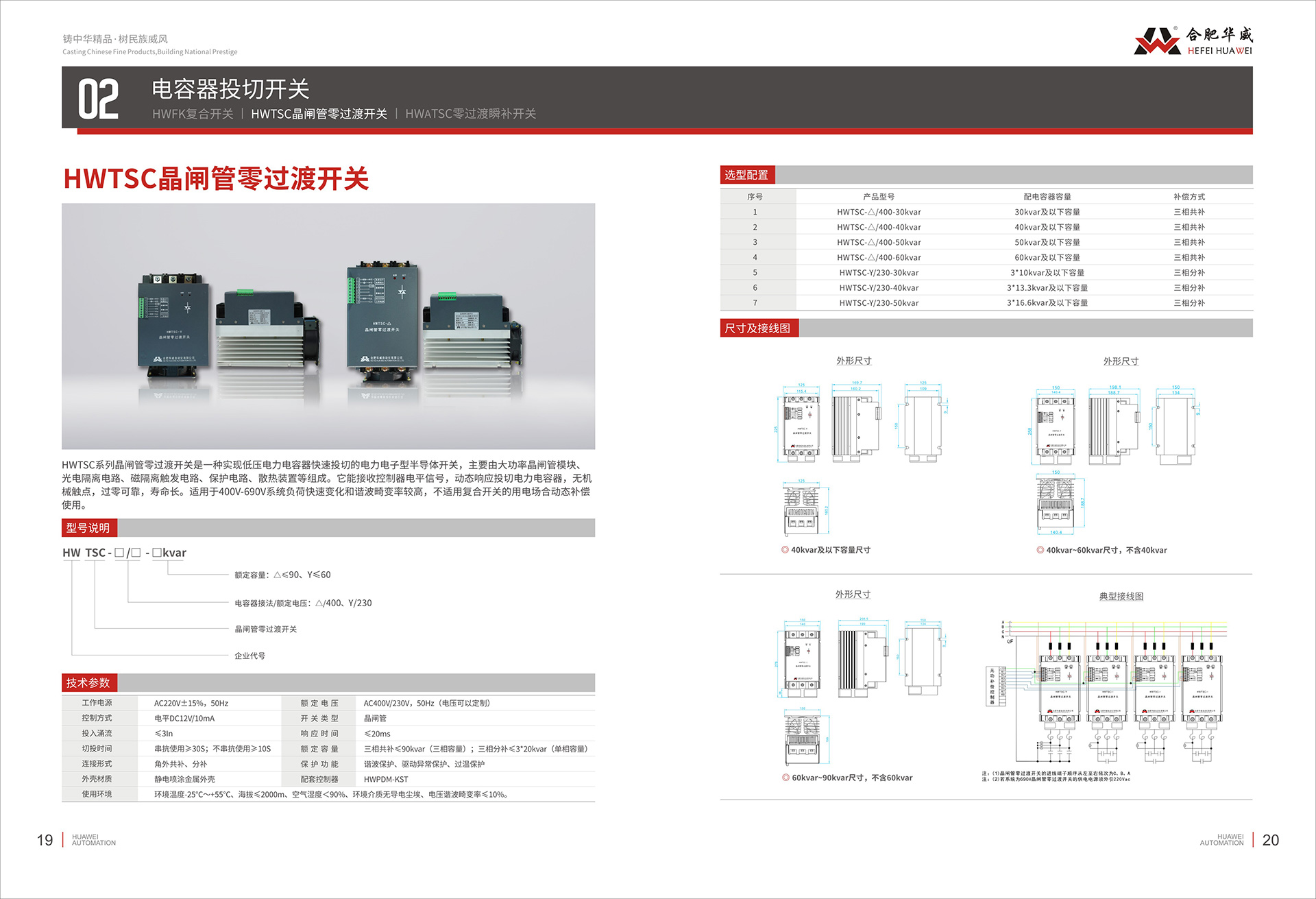

HWTSC晶闸管零过渡开关

HWTSC系列晶闸管零过渡开关是一种实现低压电力电容器快速投切的电力电子型半导体开关,主要由大功率晶闸管模块、光电隔离电路、磁隔离触发电路、保护电路、散热装置等组成。它能接收控制器电平信号,动态响应投切电力电容器,无机械触点,过零可靠,寿命长。适用于400V-690V系统负荷快速变化和谐波畸变率较高,不适用复合开关的用电场合动态补偿使用。
销售热线:0551-65665881/15005516575
服务Q Q:1873973670
  • 产品介绍
  • 产品描述:

    HWTSC系列晶闸管零过渡开关是一种实现低压电力电容器快速投切的电力电子型半导体开关,主要由大功率晶闸管模块、光电隔离电路、磁隔离触发电路、保护电路、散热装置等组成。它能接收控制器电平信号,动态响应投切电力电容器,无机械触点,过零可靠,寿命长。适用于400V-690V系统负荷快速变化和谐波畸变率较高,不适用复合开关的用电场合动态补偿使用。

    型号说明:

    技术参数:


    工作电源:AC220V±15%,50Hz               额定电压:AC400V/230V,50Hz(电压可以定制)

    控制方式:电平DC12V/10mA                    开关类型:晶闸管

    投入涌流:≤3In                                      响应时间:≤20ms

    切投时间:串抗使用≥30S; 不串抗使用≥10S

    额定容量:三相共补≤90kvar(三相容量); 三相分补≤3*20kvar(单相容量)

    连接形式:角外共补、分补                      保护功能:谐波保护、驱动异常保护、过温保护

    外壳材质:静电喷涂金属外壳                   配套控制器:   HWPDM-KST

    使用环境:环境温度-25℃~+55℃、海拔≤2000m、空气湿度<90%、环境介质无导电尘埃、电压谐波畸变率≤10%。

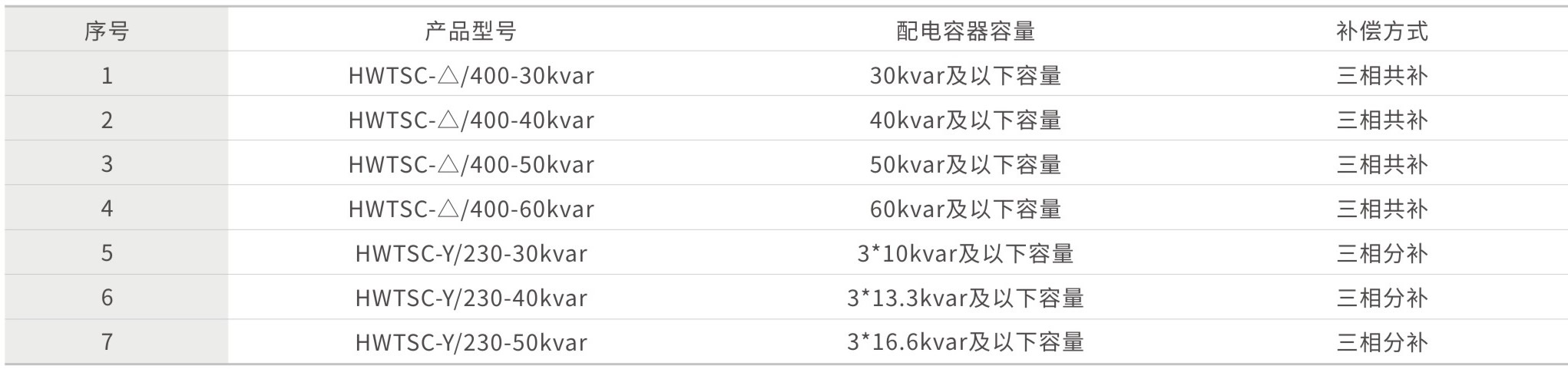

    选型配置:

    序号

    产品型号

    配电容器容量

    补偿方式

    1

    HWTSC-△/400-30kvar

    30kvar及以下容量

    三相共补

    2

    HWTSC-△/400-40kvar

    40kvar及以下容量

    三相共补

    3

    HWTSC-△/400-50kvar

    50kvar及以下容量

    三相共补

    4

    HWTSC-△/400-60kvar

    60kvar及以下容量

    三相共补

    5

    HWTSC-Y/230-30kvar

    3*10kvar及以下容量

    三相分补

    7

    HWTSC-Y/230-40kvar

    3*13.3kvar及以下容量

    三相分补

    8

    HWTSC-Y/230-50kvar

    3*16.6kvar及以下容量

    三相分补

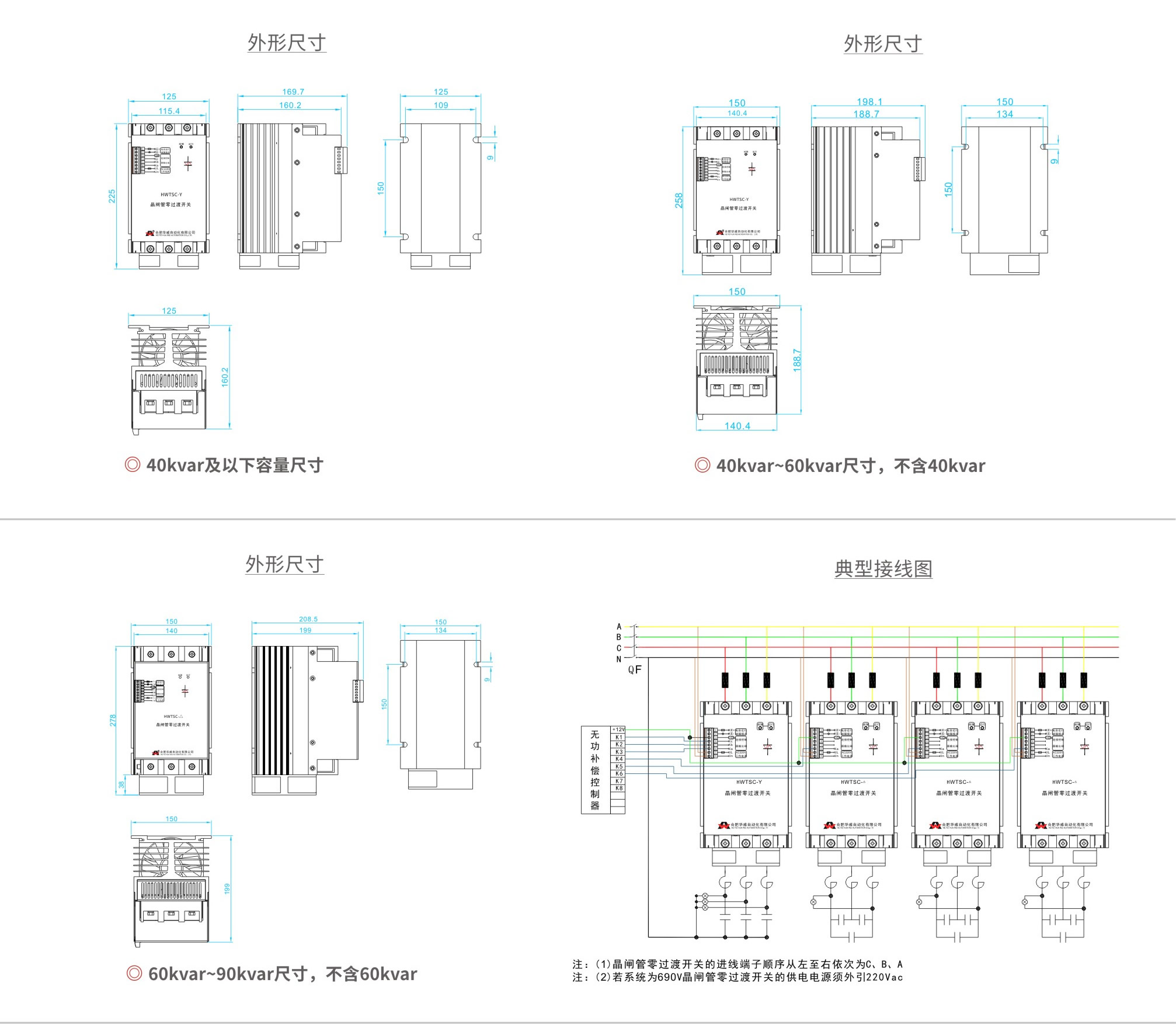

    外形尺寸及接线图:


    注:晶闸管零过渡开关的进线端子顺序从左至右依次为C、B、A
