低压电抗器

本系列抗谐波电抗器产品主要为0.4kV系统电力电容器配套,改善电力系统的功率因数,能有效抑制电网的高次谐波,减轻电容器由谐波引起的过载,防止谐波放大,对电容的安全运行,改善网络电压波形,提高供电质量和电网安全经济运行起良好的作用。
销售热线:0551-65665881/15005516575
服务Q Q:1873973670
  • 产品介绍
  • 产品描述

    本系列抗谐波电抗器产品主要为0.4kV系统电力电容器配套,改善电力系统的功率因数,能有效抑制电网的高次谐波,减轻电容器由谐波引起的过载,防止谐波放大,对电容的安全运行,改善网络电压波形,提高供电质量和电网安全经济运行起良好的作用。

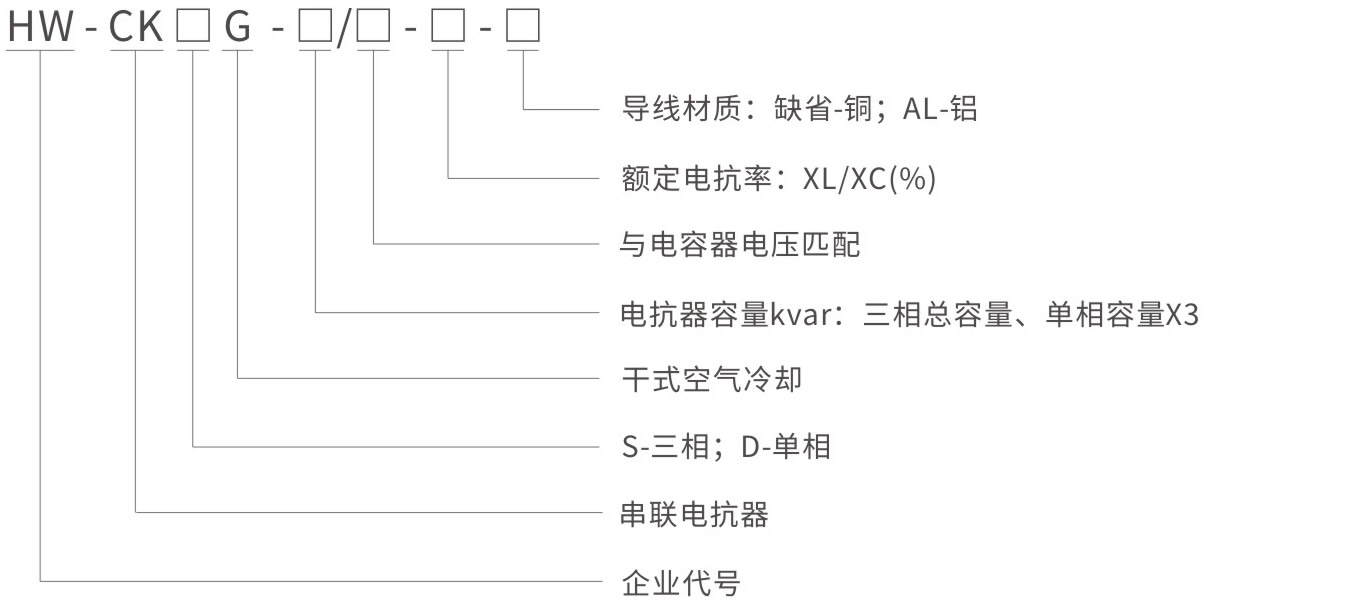

    型号说明:

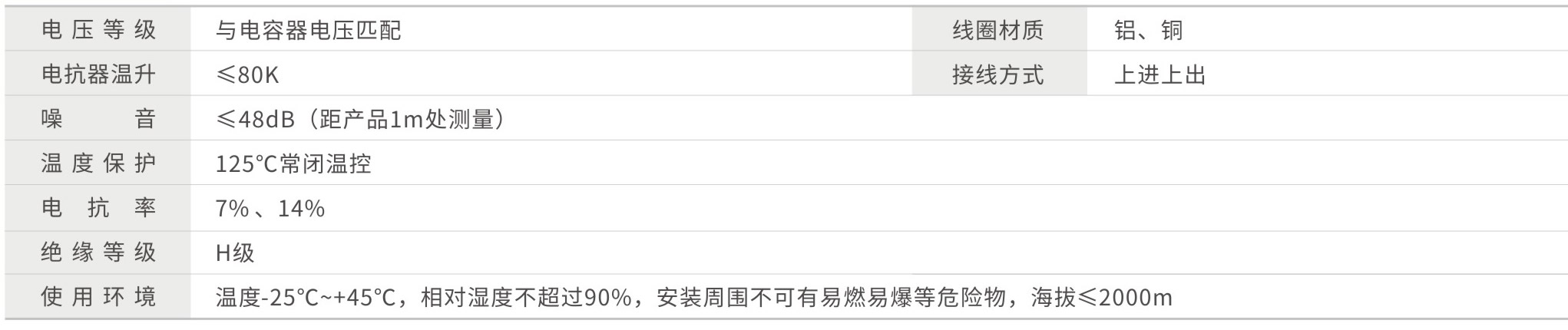

    技术参数

    电压等级:与电容器电压匹配                 电抗率:7% 、14%

    电抗器温升:≤80K                                绝缘等级:H级

    噪音:≤48dB(距产品1m处测量)          线圈材质:铝、铜

    温度保护:125℃常闭温控                      接线方式:上进上出

    使用环境:温度-25℃~+45℃,相对湿度不超过90%,安装周围不可有易燃易爆等危险物,海拔≤2000m

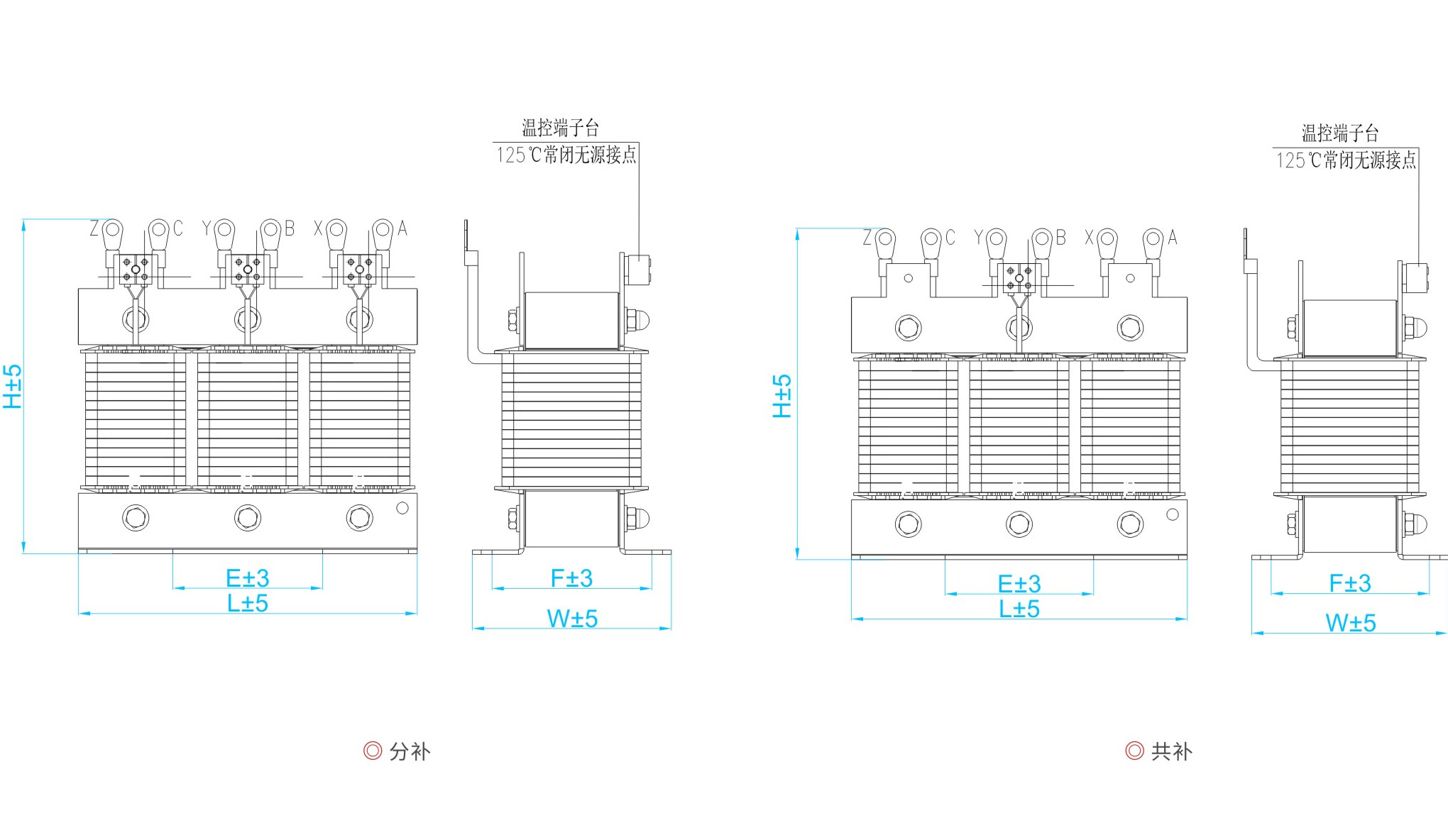

    外形尺寸

    选型配置

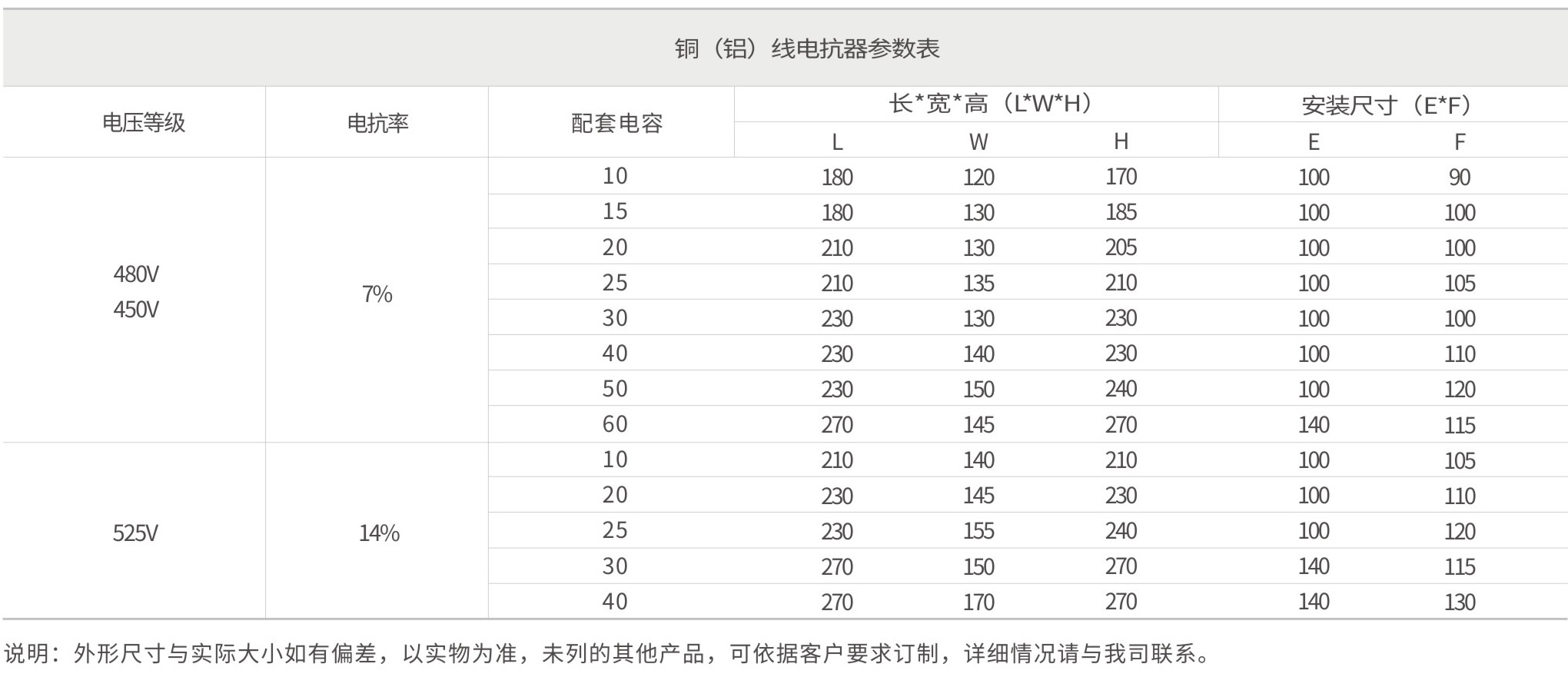

    铜(铝)线电抗器参数表

    电压等级

    电抗率

    配套电容

    长*宽*高(L*W*H)

    外形尺寸(E*F)

    480V

    450V

    7%

    L

    W

    H

    E

    F

    10

    180

    120

    170

    100

    90

    15

    180

    130

    185

    100

    100

    20

    210

    130

    205

    100

    100

    25

    210

    135

    210

    100

    105

    30

    230

    130

    230

    100

    100

    40

    230

    140

    230

    100

    110

    50

    230

    150

    240

    100

    120

    60

    270

    145

    270

    140

    115

    525V

    14%

    10

    210

    140

    210

    100

    105

    20

    230

    145

    230

    100

    110

    25

    230

    155

    240

    100

    120

    30

    270

    150

    270

    140

    115

    40

    270

    170

    270

    140

    130

    说明:外形尺寸与实际大小如有偏差,以实物为准,未列的其他产品,可依据客户要求订制,详细情况请与我司联系。
